Diyotlar - Doğrultucular - Tekil

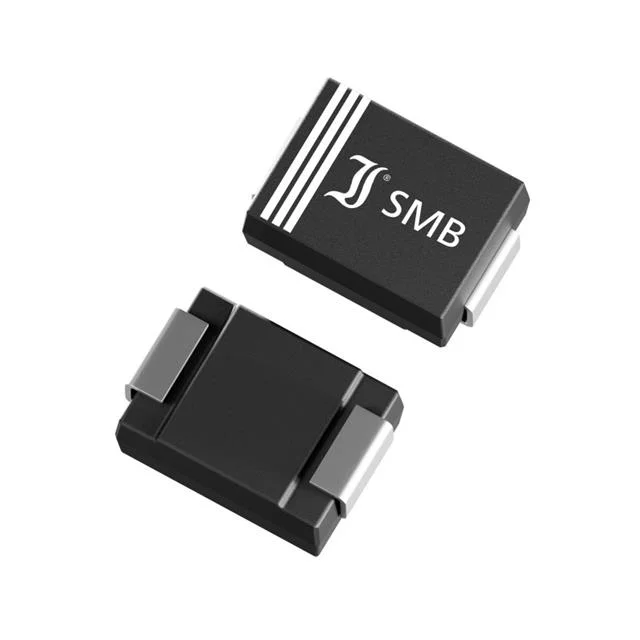

S2M-AQ
ST Rect, 1000V, 2A
- Üretici
- DComponents
- Paket/Kılıf
- DO-214AA
- Kategori
- Diyotlar - Doğrultucular - Tekil
- Seri / Aile Numarası
- S2M
S2M-AQ Hakkında
S2M-AQ, DComponents tarafından üretilen 1000V ters voltaj kapasitesine sahip standart doğrultma diyotudur. 2A ortalama doğrultulmuş akım ve 1.15V forward voltajı ile tasarlanmıştır. Surface mount SMB (DO-214AA) paketi ile derme işlemlerine uyumludur. -50°C ile 150°C arasında çalışabilen bu diyot, 1.5µs reverse recovery time ve standart hızlı kurtarış özellikleri ile sunucu kitleri, enerji yönetimi modülleri, endüstriyel kontrol devreleri ve güç kaynağı uygulamalarında kullanılır. 5µA reverse leakage current ile düşük kaçak akımına sahiptir.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Average Rectified (Io) | 2A |
| Current - Reverse Leakage @ Vr | 5 µA @ 1000 V |
| Diode Type | Standard |
| Mounting Type | Surface Mount |
| Operating Temperature - Junction | -50°C ~ 150°C |
| Package / Case | DO-214AA, SMB |
| Part Status | Active |
| Reverse Recovery Time (trr) | 1.5 µs |
| Speed | Standard Recovery >500ns, > 200mA (Io) |
| Supplier Device Package | SMB (DO-214AA) |
| Voltage - DC Reverse (Vr) (Max) | 1000 V |
| Voltage - Forward (Vf) (Max) @ If | 1.15 V @ 2 A |
Kaynaklar
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
