Diyotlar - Doğrultucular - Tekil
S2J-AQ
ST Rect, 600V, 2A
- Üretici
- DComponents
- Paket/Kılıf
- DO-214AA
- Kategori
- Diyotlar - Doğrultucular - Tekil
- Seri / Aile Numarası
- S2J
S2J-AQ Hakkında

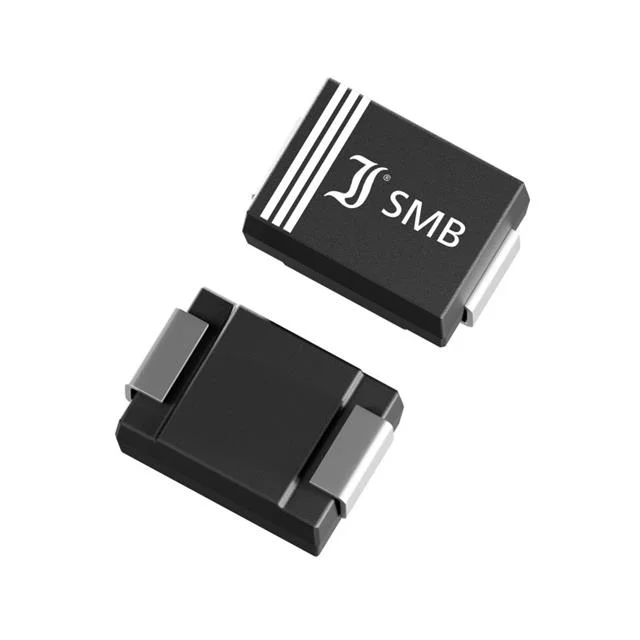

S2J-AQ, DComponents tarafından üretilen 600V 2A kapasiteli standard recovery doğrultma diyotudur. Surface mount SMB (DO-214AA) paketinde sunulan bu diyot, 1.5 µs reverse recovery time ile hızlı anahtarlama uygulamalarında kullanılır. Forward gerilim 2A'da 1.15V olup, reverse leakage akımı 600V'da 5 µA seviyesindedir. -50°C ile 150°C arasında çalışan bu komponent, AC-DC güç kaynakları, voltaj doğrultucu devreleri ve genel amaçlı diyot uygulamalarında tercih edilir. Standard recovery karakteristiğiyle orta hızlı anahtarlama işlemlerinde etkin performans sağlar.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Average Rectified (Io) | 2A |
| Current - Reverse Leakage @ Vr | 5 µA @ 600 V |
| Diode Type | Standard |
| Mounting Type | Surface Mount |
| Operating Temperature - Junction | -50°C ~ 150°C |
| Package / Case | DO-214AA, SMB |
| Part Status | Active |
| Reverse Recovery Time (trr) | 1.5 µs |
| Speed | Standard Recovery >500ns, > 200mA (Io) |
| Supplier Device Package | SMB (DO-214AA) |
| Voltage - DC Reverse (Vr) (Max) | 600 V |
| Voltage - Forward (Vf) (Max) @ If | 1.15 V @ 2 A |
Kaynaklar
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
