Diyotlar - Doğrultucular - Tekil

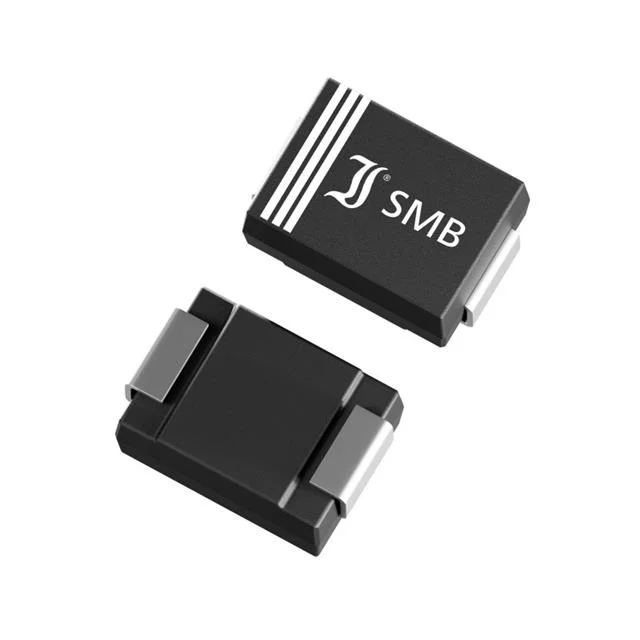

S2B-AQ
ST Rect, 100V, 2A
- Üretici
- DComponents
- Paket/Kılıf
- DO-214AA
- Kategori
- Diyotlar - Doğrultucular - Tekil
- Seri / Aile Numarası
- S2B-AQ
S2B-AQ Hakkında
S2B-AQ, DComponents tarafından üretilen 100V rated standart recovery doğrultma diyotudur. 2A ortalama rectified akım kapasitesi ile tasarlanan bu bileşen, surface mount SMB (DO-214AA) paketinde sunulmaktadır. Maksimum 1.15V forward voltage @ 2A ve 5µA @ 100V reverse leakage özellikleri ile hassas uygulamalarda kullanılabilir. 1.5µs reverse recovery time ile anahtarlama devrelerinde ve güç kaynağı uygulamalarında yer alır. Geniş çalışma sıcaklık aralığı (-50°C ~ 150°C) sayesinde endüstriyel ortamda güvenli şekilde çalışır. Elektronik güç dönüştürücü, voltage regulator ve otomoatif sistemlerinde yaygın olarak kullanılan bu diyot, aktif (active) durumdadır.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Average Rectified (Io) | 2A |
| Current - Reverse Leakage @ Vr | 5 µA @ 100 V |
| Diode Type | Standard |
| Mounting Type | Surface Mount |
| Operating Temperature - Junction | -50°C ~ 150°C |
| Package / Case | DO-214AA, SMB |
| Part Status | Active |
| Reverse Recovery Time (trr) | 1.5 µs |
| Speed | Standard Recovery >500ns, > 200mA (Io) |
| Supplier Device Package | SMB (DO-214AA) |
| Voltage - DC Reverse (Vr) (Max) | 100 V |
| Voltage - Forward (Vf) (Max) @ If | 1.15 V @ 2 A |
Kaynaklar
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
