Diyotlar - Doğrultucular - Tekil

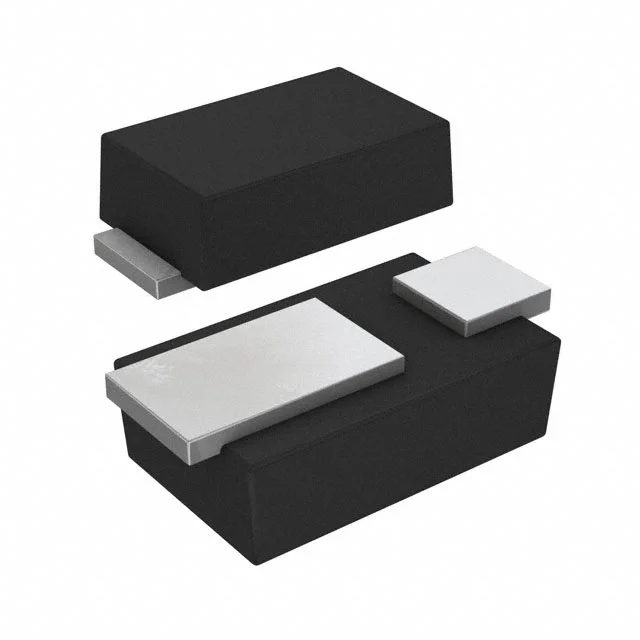

S1JHE
DIODE GEN PURP 600V 1A SOD323HE
- Üretici
- onsemi
- Paket/Kılıf
- 2-SMD
- Kategori
- Diyotlar - Doğrultucular - Tekil
- Seri / Aile Numarası
- S1JHE
S1JHE Hakkında
S1JHE, onsemi tarafından üretilen 600V 1A kapasiteli genel amaçlı doğrultma diyotudur. SOD-323HE yüzey montaj paketinde sunulan bu bileşen, 1.1V ileri gerilim düşüşü ve 782ns ters toparlanma zamanı ile karakterize edilir. -55°C ile 175°C sıcaklık aralığında çalışan S1JHE, şebeke frekansı doğrultucular, AC/DC dönüştürücüler, güç kaynakları, anahtarlama uygulamaları ve koruma devreleri gibi geniş yelpazede kullanılır. 3pF kapasitans ve 1µA ters sızıntı akımı özelliği ile düşük sınıf sinyal uygulamalarında da tercih edilebilir.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Capacitance @ Vr, F | 3pF @ 4V, 1MHz |
| Current - Average Rectified (Io) | 1A |
| Current - Reverse Leakage @ Vr | 1 µA @ 600 V |
| Diode Type | Standard |
| Mounting Type | Surface Mount |
| Operating Temperature - Junction | -55°C ~ 175°C |
| Package / Case | 2-SMD, Flat Lead |
| Part Status | Active |
| Reverse Recovery Time (trr) | 782 ns |
| Speed | Standard Recovery >500ns, > 200mA (Io) |
| Supplier Device Package | SOD-323HE |
| Voltage - DC Reverse (Vr) (Max) | 600 V |
| Voltage - Forward (Vf) (Max) @ If | 1.1 V @ 1 A |
Kaynaklar
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
