Diyotlar - Doğrultucular - Tekil
S1GHE

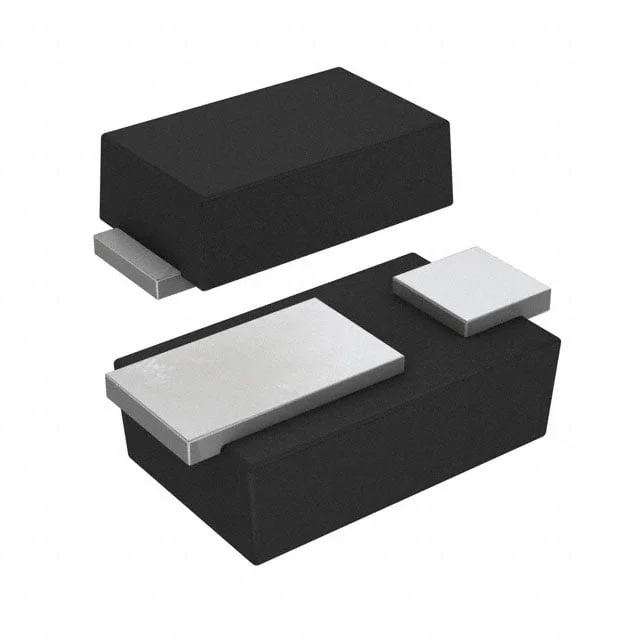

DIODE GEN PURP 400V 1A SOD323HE
- Üretici
- onsemi
- Paket/Kılıf
- 2-SMD
- Kategori
- Diyotlar - Doğrultucular - Tekil
- Seri / Aile Numarası
- S1GHE
S1GHE Hakkında
S1GHE, onsemi tarafından üretilen genel amaçlı doğrultma diyotudur. 400V ters gerilim ve 1A ortalama doğrultma akımı ile tasarlanmıştır. Surface mount SOD-323HE paketinde sunulan bu bileşen, AC/DC güç kaynakları, anahtarlamalı güç kaynakları ve genel doğrultma uygulamalarında kullanılır. 1.1V ileri gerilim düşüşü ve 782ns reverse recovery time ile standart hızda çalışır. -55°C ile 175°C arasında çalışma sıcaklığı aralığında güvenilir performans sağlar. Düşük kapasitans değeri (3pF @ 4V) sayesinde yüksek frekans uygulamalarında da kullanılabilir.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Capacitance @ Vr, F | 3pF @ 4V, 1MHz |
| Current - Average Rectified (Io) | 1A |
| Current - Reverse Leakage @ Vr | 1 µA @ 400 V |
| Diode Type | Standard |
| Mounting Type | Surface Mount |
| Operating Temperature - Junction | -55°C ~ 175°C |
| Package / Case | 2-SMD, Flat Lead |
| Part Status | Active |
| Reverse Recovery Time (trr) | 782 ns |
| Speed | Standard Recovery >500ns, > 200mA (Io) |
| Supplier Device Package | SOD-323HE |
| Voltage - DC Reverse (Vr) (Max) | 400 V |
| Voltage - Forward (Vf) (Max) @ If | 1.1 V @ 1 A |
Kaynaklar
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
