S1DRX

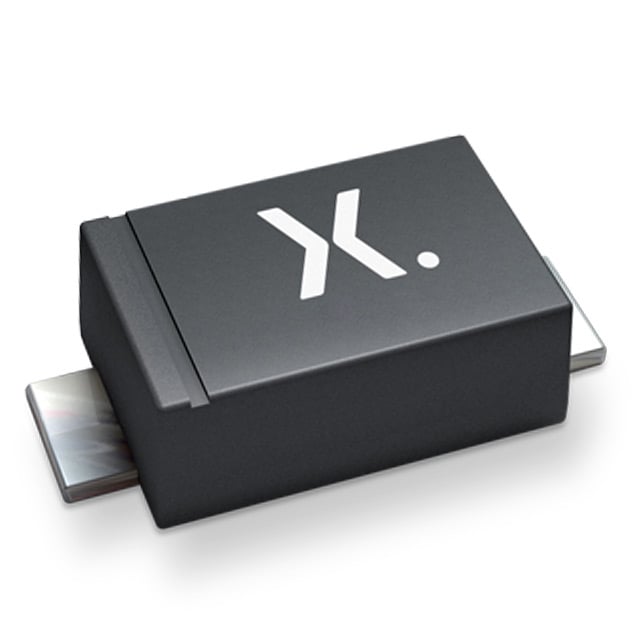

RECTIFIER PN 200V 1A SOD123W
- Üretici
- Nexperia
- Paket/Kılıf
- SOD-123W
- Kategori
- Diyotlar - Doğrultucular - Tekil
- Seri / Aile Numarası
- S1DRX
S1DRX Hakkında
S1DRX, Nexperia tarafından üretilen 200V 1A kapasiteli bir PN junction doğrultma diyotudur. SOD-123W yüzey montajlı paketinde sunulan bu bileşen, 960 mV forward gerilim ve 200 nA reverse leakage akımı karakteristikleriyle tasarlanmıştır. 1.8 µs reverse recovery time ile standart recovery hızına sahip olan diyot, 150°C maksimum junction sıcaklığında çalışabilir. AC gerilimin DC'ye dönüştürülmesi gereken güç kaynakları, anahtarlama devreleri ve genel doğrultma uygulamalarında kullanılır. Kompakt paket boyutu sayesinde yoğun PCB tasarımlarında tercih edilir. Ürün şu anda üretimi sonlandırılmış durumdadır.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Capacitance @ Vr, F | 12pF @ 4V, 1MHz |
| Current - Average Rectified (Io) | 1A |
| Current - Reverse Leakage @ Vr | 200 nA @ 200 V |
| Diode Type | Standard, Reverse Polarity |
| Mounting Type | Surface Mount |
| Operating Temperature - Junction | 150°C (Max) |
| Package / Case | SOD-123W |
| Part Status | Obsolete |
| Reverse Recovery Time (trr) | 1.8 µs |
| Speed | Standard Recovery >500ns, > 200mA (Io) |
| Supplier Device Package | SOD-123W |
| Voltage - DC Reverse (Vr) (Max) | 200 V |
| Voltage - Forward (Vf) (Max) @ If | 960 mV @ 1 A |
Kaynaklar
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
