Transistörler - Bipolar (BJT) - RF

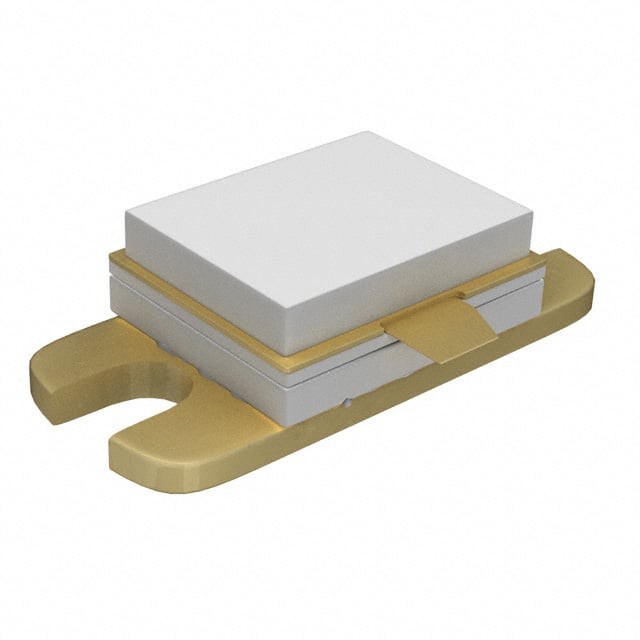

RX1214B300Y,114
RF TRANS NPN 60V 1.4GHZ CDFM2
- Üretici
- Ampleon
- Paket/Kılıf
- SOT-439A
- Kategori
- Transistörler - Bipolar (BJT) - RF
- Seri / Aile Numarası
- RX1214B300Y
RX1214B300Y,114 Hakkında
RX1214B300Y,114, Ampleon tarafından üretilen RF NPN bipolar transistördür. 60V kollektör-emitter gerilimi, 1.4GHz geçiş frekansı ve 8dB kazanç özelliğine sahiptir. Maksimum 21A kollektör akımı ve 570W güç kapasitesi ile yüksek güçlü RF amplifikasyon uygulamalarında kullanılır. SOT-439A (CDFM2) paketinde chassis mount konfigürasyonunda sunulan bu transistör, mobil iletişim, broadcast ve endüstriyel RF sistemlerinde sınıf AB ve C amplifikatörler için tasarlanmıştır. 200°C maksimum junction sıcaklığında çalışabilir. Komponent üretim aşamasından kaldırılmıştır (obsolete).
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Collector (Ic) (Max) | 21A |
| Frequency - Transition | 1.4GHz |
| Gain | 8dB |
| Mounting Type | Chassis Mount |
| Operating Temperature | 200°C (TJ) |
| Package / Case | SOT-439A |
| Part Status | Obsolete |
| Power - Max | 570W |
| Supplier Device Package | CDFM2 |
| Transistor Type | NPN |
| Voltage - Collector Emitter Breakdown (Max) | 60V |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
