Diyotlar - Doğrultucular - Tekil
RR1VWM4STR
RR1VWM4S IS RECTIFYING DIODE FOR
- Üretici
- ROHM Semiconductor
- Paket/Kılıf
- 2-SMD
- Kategori
- Diyotlar - Doğrultucular - Tekil
- Seri / Aile Numarası
- RR1VWM4S
RR1VWM4STR Hakkında

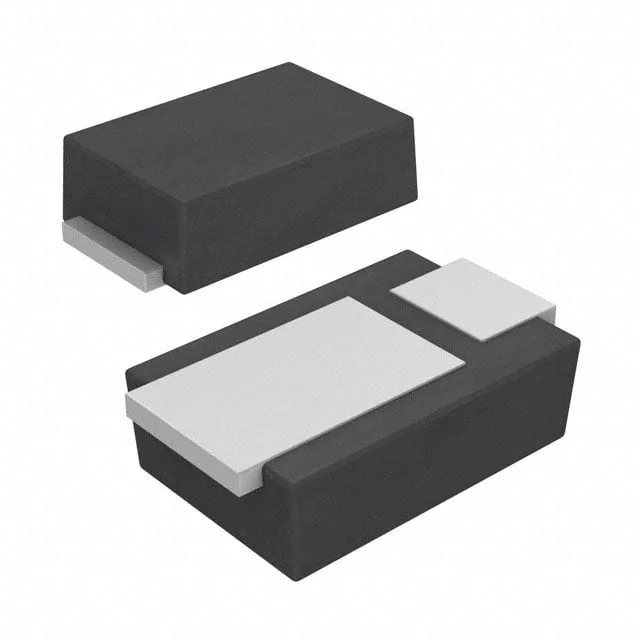

RR1VWM4STR, ROHM Semiconductor tarafından üretilen standart doğrultma diyotudur. 1A ortalama doğrultulmuş akım kapasitesi ve maksimum 400V DC reverse voltaj ile tasarlanmıştır. Forward voltaj değeri 1A akımda 1.2V olarak belirtilmiştir. SMD flat lead paketinde sunulan bu bileşen, 175°C maksimum junction sıcaklığında çalışabilir. 500ns üzerinde recovery time özelliği ile standart hızda çalışan doğrultucular, AC-DC dönüştürücüler, güç kaynakları ve genel endüstriyel uygulamalarda kullanılır. PMDE paket türü ile yüksek yoğunluklu PCB tasarımlarına uygun montaj sağlar.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Average Rectified (Io) | 1A |
| Current - Reverse Leakage @ Vr | 10 µA @ 400 V |
| Diode Type | Standard |
| Mounting Type | Surface Mount |
| Operating Temperature - Junction | 175°C (Max) |
| Package / Case | 2-SMD, Flat Lead |
| Part Status | Active |
| Speed | Standard Recovery >500ns, > 200mA (Io) |
| Supplier Device Package | PMDE |
| Voltage - DC Reverse (Vr) (Max) | 400 V |
| Voltage - Forward (Vf) (Max) @ If | 1.2 V @ 1 A |
Kaynaklar
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
