Transistörler - Bipolar (BJT) - Ön Beslemeli Diziler

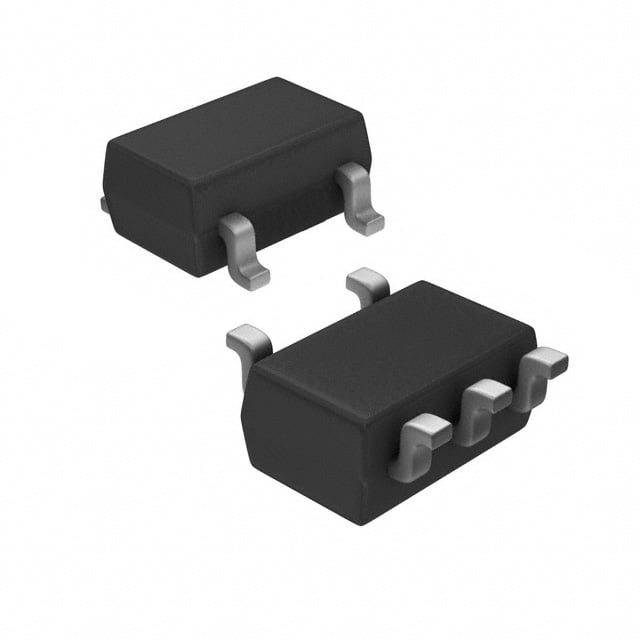

RN2511(TE85L,F)
TRANS 2PNP PREBIAS 0.3W SMV
- Paket/Kılıf
- SC-74A
- Seri / Aile Numarası
- RN2511
RN2511(TE85L,F) Hakkında
RN2511(TE85L,F) Toshiba tarafından üretilen Dual PNP pre-biased transistör dizisidir. SC-74A (SOT-753) SMD paketinde sunulan bu bileşen, 100mA kollektör akımı, 50V emitter-kollektör bozulma gerilimi ve 200MHz transition frekansı özellikleriyle küçük sinyal anahtarlama uygulamalarında kullanılır. Entegre 10kΩ taban direnç ile önceden beslenmiş yapı sayesinde lojik devre çıkışlarının doğrudan sürülmesini sağlar. 300mW güç dağılımı kapasitesi ile düşük güç elektronik devrelerinde, ses amplifikatörleri, anahtarlama devreleri ve sensör arayüzü uygulamalarında tercih edilir.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Collector (Ic) (Max) | 100mA |
| Current - Collector Cutoff (Max) | 100nA (ICBO) |
| DC Current Gain (hFE) (Min) @ Ic, Vce | 120 @ 1mA, 5V |
| Frequency - Transition | 200MHz |
| Mounting Type | Surface Mount |
| Package / Case | SC-74A, SOT-753 |
| Part Status | Active |
| Power - Max | 300mW |
| Resistor - Base (R1) | 10kOhms |
| Supplier Device Package | SMV |
| Transistor Type | 2 PNP - Pre-Biased (Dual) (Emitter Coupled) |
| Vce Saturation (Max) @ Ib, Ic | 300mV @ 250µA, 5mA |
| Voltage - Collector Emitter Breakdown (Max) | 50V |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
