Transistörler - Bipolar (BJT) - Ön Beslemeli Diziler

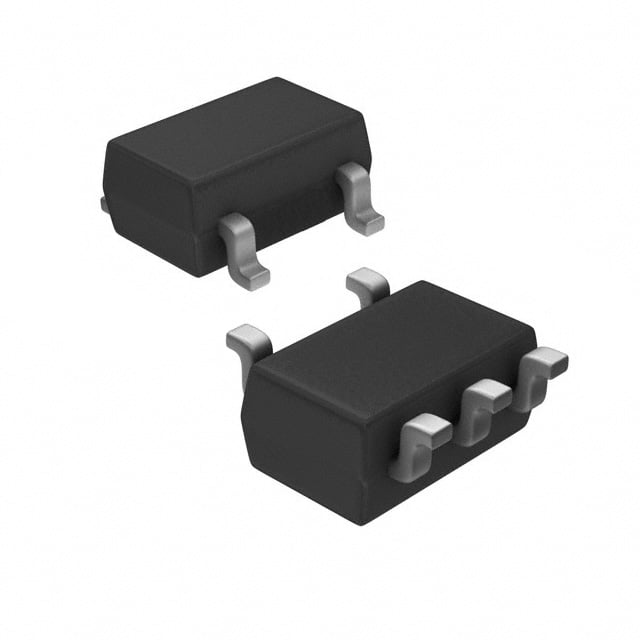

RN2510(TE85L,F)
TRANS 2PNP PREBIAS 0.3W SMV
- Paket/Kılıf
- SC-74A
- Seri / Aile Numarası
- RN2510
RN2510(TE85L,F) Hakkında
RN2510(TE85L,F), Toshiba tarafından üretilen dual PNP ön beslemeli transistör dizisidir. SC-74A (SOT-753) SMD kasasında sunulan bu bileşen, 300mW güç kapasitesi ve 100mA kollektör akımı ile çalışır. 50V VCEO kırılma gerilimi, 200MHz transition frekansı ve 120 minimum DC akım kazancı özellikleriyle donatılmıştır. Entegre base dirençleri (4.7kΩ) ve emitter bağlantılı yapısı sayesinde ön beslemeli uygulamalar için özel olarak tasarlanmıştır. Anahtarlama devreleri, düşük güçlü sinyal işleme uygulamaları, lojik seviye ayarlama ve kompakt PCB tasarımları için kullanılır.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Collector (Ic) (Max) | 100mA |
| Current - Collector Cutoff (Max) | 100nA (ICBO) |
| DC Current Gain (hFE) (Min) @ Ic, Vce | 120 @ 1mA, 5V |
| Frequency - Transition | 200MHz |
| Mounting Type | Surface Mount |
| Package / Case | SC-74A, SOT-753 |
| Part Status | Active |
| Power - Max | 300mW |
| Resistor - Base (R1) | 4.7kOhms |
| Supplier Device Package | SMV |
| Transistor Type | 2 PNP - Pre-Biased (Dual) (Emitter Coupled) |
| Vce Saturation (Max) @ Ib, Ic | 300mV @ 250µA, 5mA |
| Voltage - Collector Emitter Breakdown (Max) | 50V |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
