Transistörler - Bipolar (BJT) - Ön Beslemeli Diziler

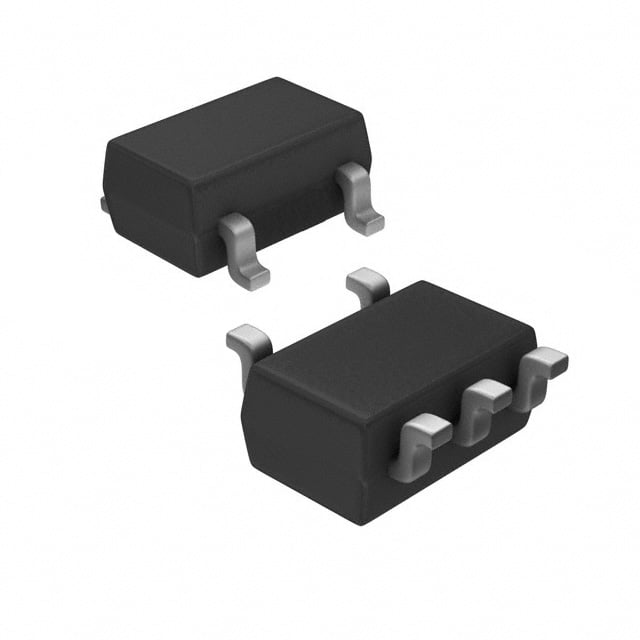

RN2507(TE85L,F)
TRANS 2PNP PREBIAS 0.3W SMV
- Paket/Kılıf
- SC-74A
- Seri / Aile Numarası
- RN2507
RN2507(TE85L,F) Hakkında
RN2507(TE85L,F), Toshiba tarafından üretilen SC-74A (SOT-753) paketinde iki adet PNP transistörden oluşan ön beslemeli (pre-biased) bir dizidir. 10kΩ ve 47kΩ iç direnç yapısı ile entegre edilerek, baz ön yüklemesi sağlayan bu komponent anahtarlama uygulamalarında ve darbe şekli uygulamalarında kullanılır. Maksimum 100mA kolektör akımı, 50V breakdown voltajı ve 200MHz transition frekansı ile sinyal işleme devrelerinde, lojik seviye kontrol uygulamalarında ve düşük güç tüketimli anahtarlamalarda tercih edilir. 300mW maksimum güç dağılımı ve 80 minimum DC akım kazancı (hFE) ile kompakt ve verimli tasarımlar mümkün kılar.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Collector (Ic) (Max) | 100mA |
| Current - Collector Cutoff (Max) | 100nA (ICBO) |
| DC Current Gain (hFE) (Min) @ Ic, Vce | 80 @ 10mA, 5V |
| Frequency - Transition | 200MHz |
| Mounting Type | Surface Mount |
| Package / Case | SC-74A, SOT-753 |
| Part Status | Active |
| Power - Max | 300mW |
| Resistor - Base (R1) | 10kOhms |
| Resistor - Emitter Base (R2) | 47kOhms |
| Supplier Device Package | SMV |
| Transistor Type | 2 PNP - Pre-Biased (Dual) (Emitter Coupled) |
| Vce Saturation (Max) @ Ib, Ic | 300mV @ 250µA, 5mA |
| Voltage - Collector Emitter Breakdown (Max) | 50V |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
