Transistörler - Bipolar (BJT) - Ön Beslemeli Diziler

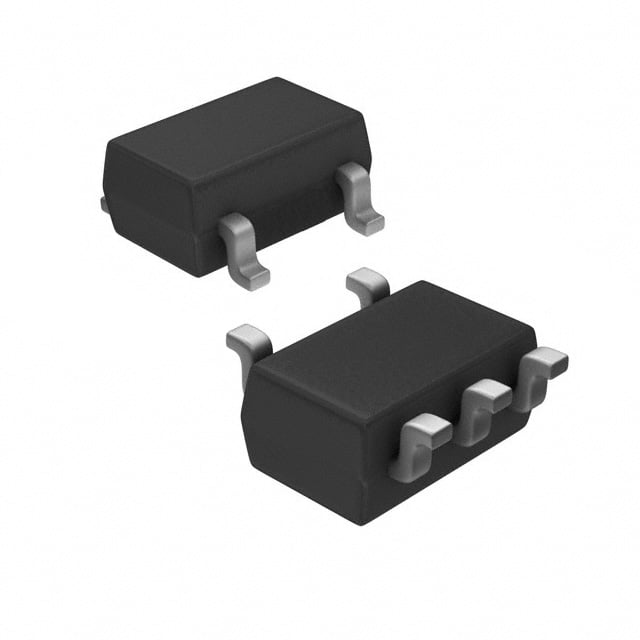

RN2506(TE85L,F)
TRANS 2PNP PREBIAS 0.3W SMV
- Paket/Kılıf
- SC-74A
- Seri / Aile Numarası
- RN2506
RN2506(TE85L,F) Hakkında
RN2506(TE85L,F), Toshiba tarafından üretilen çift PNP ön beslemeli transistör dizisidir. SC-74A/SOT-753 SMD paketinde sunulan bu komponent, 100mA maksimum kolektör akımı ve 50V maksimum VCE breakdown voltajı ile çalışır. 200MHz transition frequency ile hızlı anahtarlama uygulamalarında kullanılabilir. Entegre 4.7kΩ taban direnci ve 47kΩ emitter-taban direnci sayesinde ön yükleme işlevselliği sağlar. 300mW maksimum güç dissipasyonu ile hafif sinyal ve anahtarlama devrelerinde, ses amplifikatörleri, lojik seviyeleme ve sürücü uygulamalarında tercih edilir.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Collector (Ic) (Max) | 100mA |
| Current - Collector Cutoff (Max) | 100nA (ICBO) |
| DC Current Gain (hFE) (Min) @ Ic, Vce | 80 @ 10mA, 5V |
| Frequency - Transition | 200MHz |
| Mounting Type | Surface Mount |
| Package / Case | SC-74A, SOT-753 |
| Part Status | Active |
| Power - Max | 300mW |
| Resistor - Base (R1) | 4.7kOhms |
| Resistor - Emitter Base (R2) | 47kOhms |
| Supplier Device Package | SMV |
| Transistor Type | 2 PNP - Pre-Biased (Dual) (Emitter Coupled) |
| Vce Saturation (Max) @ Ib, Ic | 300mV @ 250µA, 5mA |
| Voltage - Collector Emitter Breakdown (Max) | 50V |
