Transistörler - Bipolar (BJT) - Ön Beslemeli Diziler

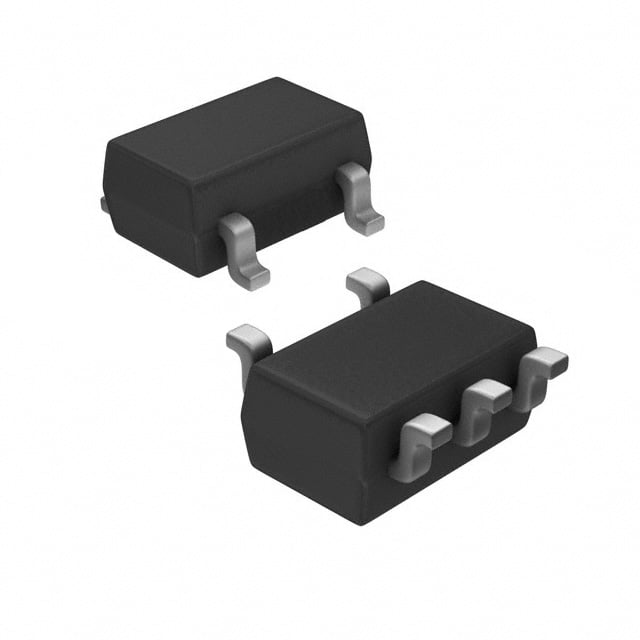

RN2505TE85LF
TRANS 2PNP PREBIAS 0.3W SMV
- Paket/Kılıf
- SC-74A
- Seri / Aile Numarası
- RN2505
RN2505TE85LF Hakkında
RN2505TE85LF, Toshiba tarafından üretilen dual PNP ön beslemeli (pre-biased) transistör dizisidir. SC-74A/SOT-753 yüzey montaj paketinde sunulan bu komponent, 300mW güç yönetimi ve 100mA kolektör akımı kapasitesine sahiptir. İçerisinde 2.2kOhm base ve 47kOhm emitter-base direnç değerleriyle entegre edilmiş durumdadır. 200MHz geçiş frekansı ve 50V kolektör-emitter kırılım gerilimi ile düşük seviye sinyal uygulamaları, lojik seviye kaydırma devreleri ve anahtarlama uygulamalarında kullanılır. DC akım kazancı (hFE) minimum 80 olup, 300mV saturasyon gerilimi ile hızlı anahtarlama işlemleri gerçekleştirilir.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Collector (Ic) (Max) | 100mA |
| Current - Collector Cutoff (Max) | 100nA (ICBO) |
| DC Current Gain (hFE) (Min) @ Ic, Vce | 80 @ 10mA, 5V |
| Frequency - Transition | 200MHz |
| Mounting Type | Surface Mount |
| Package / Case | SC-74A, SOT-753 |
| Part Status | Active |
| Power - Max | 300mW |
| Resistor - Base (R1) | 2.2kOhms |
| Resistor - Emitter Base (R2) | 47kOhms |
| Supplier Device Package | SMV |
| Transistor Type | 2 PNP - Pre-Biased (Dual) (Emitter Coupled) |
| Vce Saturation (Max) @ Ib, Ic | 300mV @ 250µA, 5mA |
| Voltage - Collector Emitter Breakdown (Max) | 50V |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
