Transistörler - Bipolar (BJT) - Ön Beslemeli Diziler

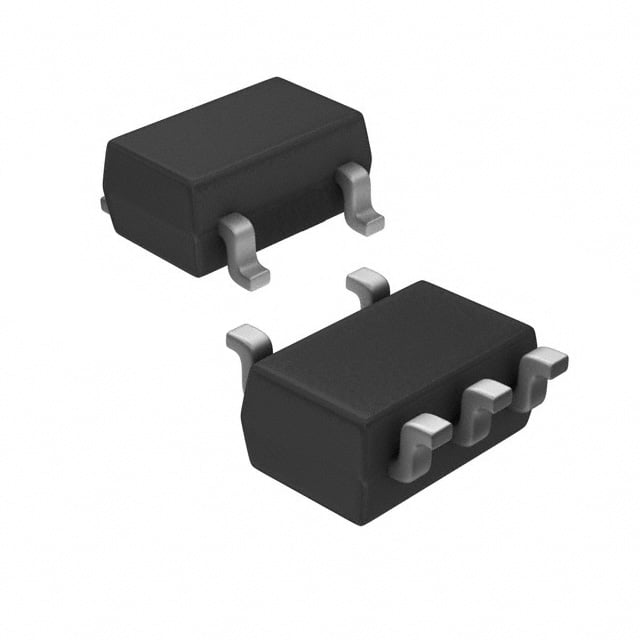

RN2504(TE85L,F)
TRANS 2PNP PREBIAS 0.3W SMV
- Paket/Kılıf
- SC-74A
- Seri / Aile Numarası
- RN2504
RN2504(TE85L,F) Hakkında
RN2504(TE85L,F), Toshiba tarafından üretilen çift PNP ön beslemeli transistör dizisidir. SC-74A (SOT-753) SMD paketinde sunulan bu komponent, maksimum 100mA kollektör akımı ve 50V VCEO kopma gerilimi ile çalışır. İç yapısında 47kΩ baz ve emitter-baz dirençleri bulunan bu transistör, hızlı anahtarlama uygulamaları, akım anahtarlaması ve dijital devre tasarımında kullanılır. 200MHz transition frequency ile yüksek hızlı uygulamalara uygun, maksimum 300mW güç tüketimine sahiptir. TTL/CMOS lojik devreleri ile arayüz sağlamada, sürücü devreler ve sensör ön işleme uygulamalarında yaygın olarak tercih edilir.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Collector (Ic) (Max) | 100mA |
| Current - Collector Cutoff (Max) | 100nA (ICBO) |
| DC Current Gain (hFE) (Min) @ Ic, Vce | 80 @ 10mA, 5V |
| Frequency - Transition | 200MHz |
| Mounting Type | Surface Mount |
| Package / Case | SC-74A, SOT-753 |
| Part Status | Active |
| Power - Max | 300mW |
| Resistor - Base (R1) | 47kOhms |
| Resistor - Emitter Base (R2) | 47kOhms |
| Supplier Device Package | SMV |
| Transistor Type | 2 PNP - Pre-Biased (Dual) (Emitter Coupled) |
| Vce Saturation (Max) @ Ib, Ic | 300mV @ 250µA, 5mA |
| Voltage - Collector Emitter Breakdown (Max) | 50V |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
