Transistörler - Bipolar (BJT) - Ön Beslemeli Diziler
RN2503(TE85L,F)

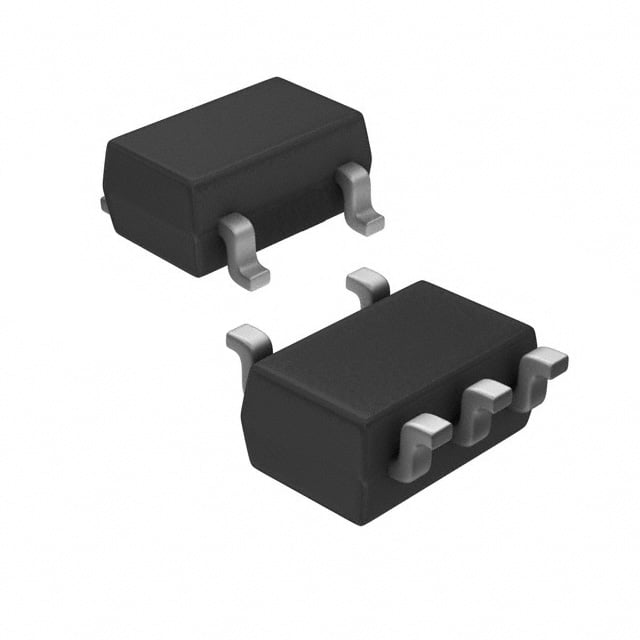

TRANS 2PNP PREBIAS 0.3W SMV
- Paket/Kılıf
- SC-74A
- Seri / Aile Numarası
- RN2503
RN2503(TE85L,F) Hakkında
RN2503(TE85L,F), Toshiba tarafından üretilen dual PNP pre-biased transistör dizisidir. SC-74A (SOT-753) yüzey montajlı pakette sunulan bu komponent, emitter-coupled konfigürasyonda çalışır. 300mW güç yeteneğine sahip ve 50V collector-emitter breakdown voltajı ile güvenli işletme aralığı sağlar. Temel ve emitter dirençleri (22kΩ) entegre edilerek biasing işlemi önceden yapılmıştır. 200MHz transition frekansı ile hızlı anahtarlama uygulamalarına uygundur. 100mA maksimum kollektör akımı ve 70 minimum DC kazancı sayesinde amplifikasyon ve switching devrelerinde kullanılabilir. Düşük ICBO (100nA) cutoff akımı ile kapalı durumdaki sızıntı akımı minimumda tutulmuştur.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Collector (Ic) (Max) | 100mA |
| Current - Collector Cutoff (Max) | 100nA (ICBO) |
| DC Current Gain (hFE) (Min) @ Ic, Vce | 70 @ 10mA, 5V |
| Frequency - Transition | 200MHz |
| Mounting Type | Surface Mount |
| Package / Case | SC-74A, SOT-753 |
| Part Status | Active |
| Power - Max | 300mW |
| Resistor - Base (R1) | 22kOhms |
| Resistor - Emitter Base (R2) | 22kOhms |
| Supplier Device Package | SMV |
| Transistor Type | 2 PNP - Pre-Biased (Dual) (Emitter Coupled) |
| Vce Saturation (Max) @ Ib, Ic | 300mV @ 250µA, 5mA |
| Voltage - Collector Emitter Breakdown (Max) | 50V |
