Transistörler - Bipolar (BJT) - Ön Beslemeli Tekil

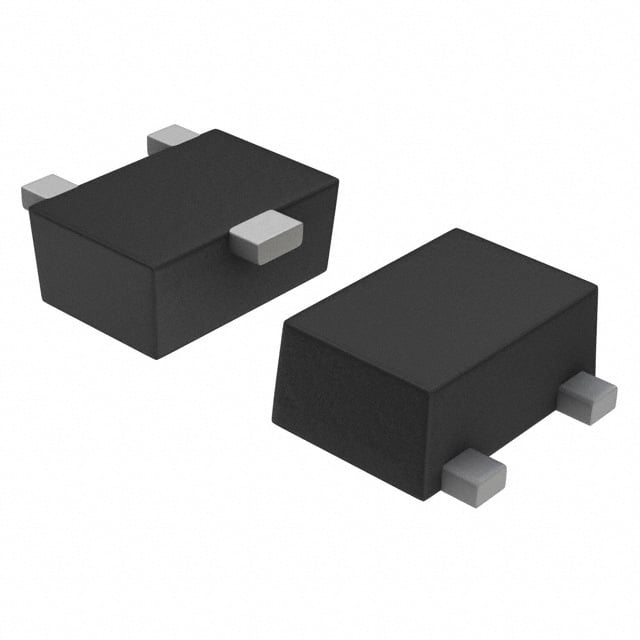

RN2113MFV,L3F
TRANS PREBIAS PNP 50V 0.1A VESM
- Paket/Kılıf
- SOT-723
- Seri / Aile Numarası
- RN2113
RN2113MFV,L3F Hakkında
RN2113MFV,L3F, Toshiba tarafından üretilen PNP tipi ön beslemeli (pre-biased) bipolar junction transistördür. 50V maksimum Vce ve 100mA maksimum kolektör akımı ile çalışır. 150mW güç dağıtım kapasitesi ve 47kΩ entegre base direnci ile donatılmıştır. DC akım kazancı (hFE) minimum 120 değerini 1mA kolektör akımında ve 5V Vce'de sağlar. SOT-723 yüzey montaj paketinde sunulan bu transistör, sinyal anahtarlaması, lojik seviyeleme, sürücü uygulamaları ve düşük güç gereksinimi olan devre konfigürasyonlarında yaygın olarak kullanılır. Ön beslemeli yapısı sayesinde harici base bias direnci ihtiyacını ortadan kaldırır ve PCB alan tasarrufu sağlar.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Collector (Ic) (Max) | 100 mA |
| Current - Collector Cutoff (Max) | 100nA (ICBO) |
| DC Current Gain (hFE) (Min) @ Ic, Vce | 120 @ 1mA, 5V |
| Mounting Type | Surface Mount |
| Package / Case | SOT-723 |
| Part Status | Active |
| Power - Max | 150 mW |
| Resistor - Base (R1) | 47 kOhms |
| Supplier Device Package | VESM |
| Transistor Type | PNP - Pre-Biased |
| Vce Saturation (Max) @ Ib, Ic | 300mV @ 500µA, 5mA |
| Voltage - Collector Emitter Breakdown (Max) | 50 V |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
