Transistörler - Bipolar (BJT) - Ön Beslemeli Tekil

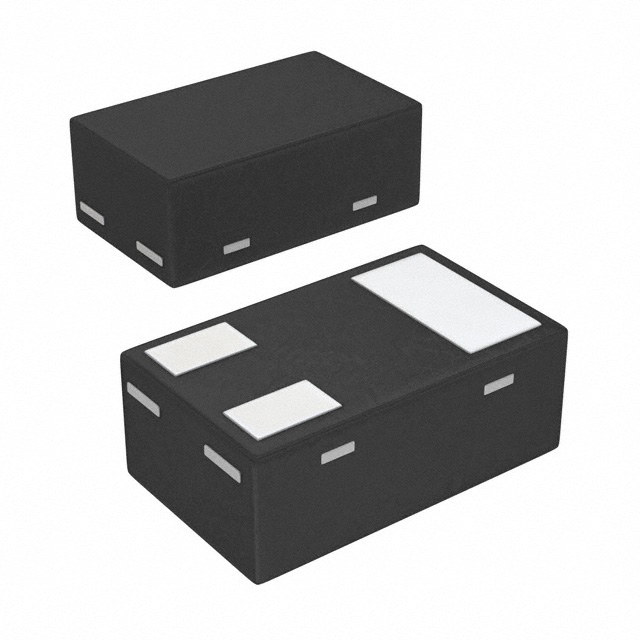

RN2110ACT(TPL3)
TRANS PREBIAS PNP 50V 0.08A CST3
- Paket/Kılıf
- SC-101
- Seri / Aile Numarası
- RN2110
RN2110ACT(TPL3) Hakkında
RN2110ACT(TPL3), Toshiba tarafından üretilen PNP ön beslemeli (pre-biased) bipolar transistördür. SC-101 (SOT-883) yüzey montaj paketinde sunulan bu komponent, maksimum 50V Vce diyelectric dayanımı ve 80mA kolektör akımı ile tasarlanmıştır. İçerisinde 4,7 kOhm base rezistörü bulunan ön beslemeli yapısı sayesinde, direkt olarak lojik devreler tarafından kontrol edilebilir. 100mW maksimum güç tüketimi ile düşük güçlü anahtarlama ve sürücü uygulamalarında kullanılır. Minimum 120 DC akım kazancı (hFE) ve 150mV doyma gerilimi, dijital sinyal işleme, LED kontrolü ve röle sürücü devrelerinde tercih edilmektedir.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Collector (Ic) (Max) | 80 mA |
| Current - Collector Cutoff (Max) | 100nA (ICBO) |
| DC Current Gain (hFE) (Min) @ Ic, Vce | 120 @ 1mA, 5V |
| Mounting Type | Surface Mount |
| Package / Case | SC-101, SOT-883 |
| Part Status | Active |
| Power - Max | 100 mW |
| Resistor - Base (R1) | 4.7 kOhms |
| Supplier Device Package | CST3 |
| Transistor Type | PNP - Pre-Biased |
| Vce Saturation (Max) @ Ib, Ic | 150mV @ 250µA, 5mA |
| Voltage - Collector Emitter Breakdown (Max) | 50 V |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
