Transistörler - Bipolar (BJT) - Ön Beslemeli Tekil

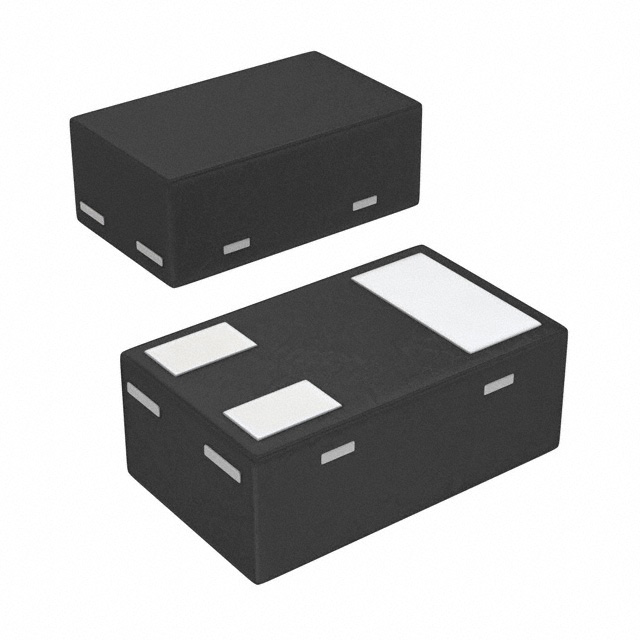

RN2106ACT(TPL3)
TRANS PREBIAS PNP 50V 0.08A CST3
- Paket/Kılıf
- SC-101
- Seri / Aile Numarası
- RN2106
RN2106ACT(TPL3) Hakkında
RN2106ACT(TPL3), Toshiba tarafından üretilen surface mount PNP ön beslemeli transistördür. 50V maksimum Vce, 80mA maksimum Ic ve 100mW güç tüketimi ile düşük güç uygulamalarında kullanılır. Entegre 4.7kΩ taban ve 47kΩ emitter-baz dirençleriyle birlikte gelen bu bileşen, devrelerde ön yüklemeli konfigürasyon sağlar. SC-101 (SOT-883) paketinde sunulan RN2106, sinyal değiştirme, lojik seviye dönüştürme ve düşük akımlı anahtarlama uygulamalarında yaygın olarak tercih edilir. 80 @ 10mA, 5V minimum DC current gain ile stabil çalışma karakteristiği sunar.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Collector (Ic) (Max) | 80 mA |
| Current - Collector Cutoff (Max) | 500nA |
| DC Current Gain (hFE) (Min) @ Ic, Vce | 80 @ 10mA, 5V |
| Mounting Type | Surface Mount |
| Package / Case | SC-101, SOT-883 |
| Part Status | Active |
| Power - Max | 100 mW |
| Resistor - Base (R1) | 4.7 kOhms |
| Resistor - Emitter Base (R2) | 47 kOhms |
| Supplier Device Package | CST3 |
| Transistor Type | PNP - Pre-Biased |
| Vce Saturation (Max) @ Ib, Ic | 150mV @ 250µA, 5mA |
| Voltage - Collector Emitter Breakdown (Max) | 50 V |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
