Transistörler - Bipolar (BJT) - Ön Beslemeli Tekil

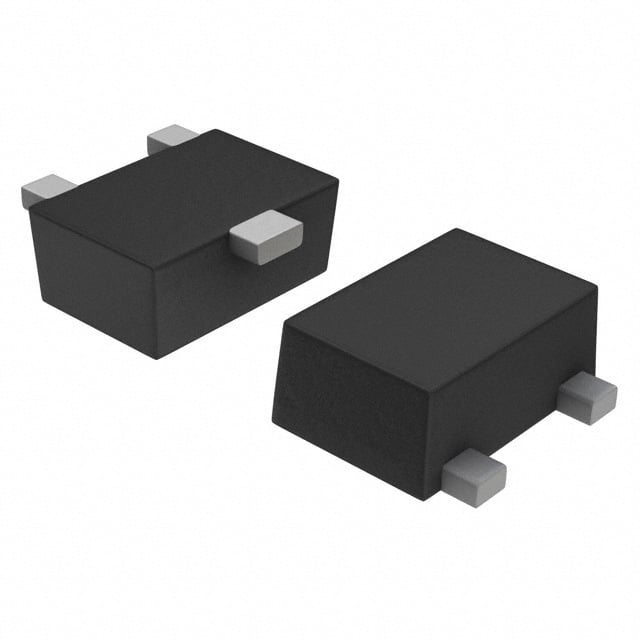

RN2103MFV,L3F(CT
TRANS PREBIAS PNP 50V 0.1A VESM
- Paket/Kılıf
- SOT-723
- Seri / Aile Numarası
- RN2103
RN2103MFV,L3F(CT Hakkında
RN2103MFV,L3F(CT, Toshiba tarafından üretilen surface mount PNP ön beslemeli transistördür. SOT-723 kasa tipinde sunulan bu komponentin maksimum kolektör akımı 100mA, maksimum güç tüketimi 150mW'tır. 50V maksimum Vce breakdown voltajı ile orta güç uygulamalarında kullanılır. 22kOhm baz ve emitör-baz dirençleri dahil olup, 250MHz transition frequency ile hızlı anahtarlama işlemleri gerçekleştirebilir. Düşük collector cutoff akımı (500nA) ve 300mV saturation voltajı ile switch uygulamaları, sinyal amplifikasyonu ve lojik devre kontrol uygulamalarında yaygın olarak kullanılan bir transistördür.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Collector (Ic) (Max) | 100 mA |
| Current - Collector Cutoff (Max) | 500nA |
| DC Current Gain (hFE) (Min) @ Ic, Vce | 70 @ 10mA, 5V |
| Frequency - Transition | 250 MHz |
| Mounting Type | Surface Mount |
| Package / Case | SOT-723 |
| Part Status | Active |
| Power - Max | 150 mW |
| Resistor - Base (R1) | 22 kOhms |
| Resistor - Emitter Base (R2) | 22 kOhms |
| Supplier Device Package | VESM |
| Transistor Type | PNP - Pre-Biased |
| Vce Saturation (Max) @ Ib, Ic | 300mV @ 500µA, 5mA |
| Voltage - Collector Emitter Breakdown (Max) | 50 V |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
