Transistörler - Bipolar (BJT) - Ön Beslemeli Tekil

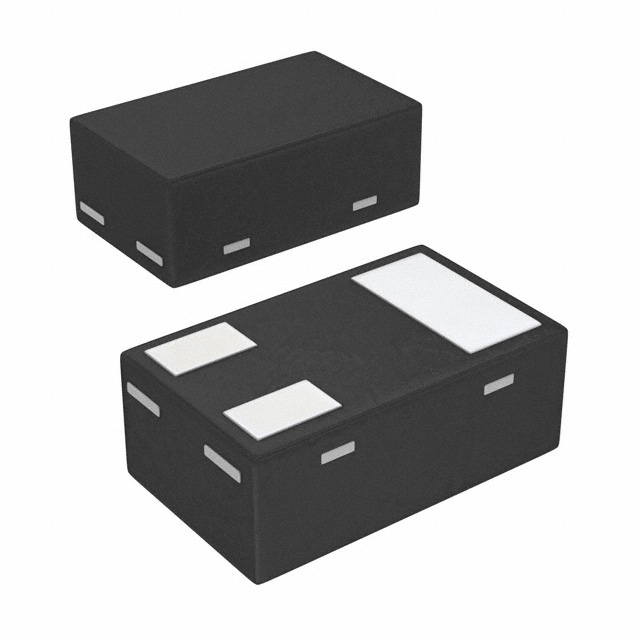

RN2103ACT(TPL3)
TRANS PREBIAS PNP 50V 0.08A CST3
- Paket/Kılıf
- SC-101
- Seri / Aile Numarası
- RN2103
RN2103ACT(TPL3) Hakkında
RN2103ACT(TPL3), Toshiba tarafından üretilen Surface Mount PNP ön beslemeli transistördür. 50V kollektor-emiter gerilimi ve 80mA maksimum kollektor akımı ile çalışır. Entegre 22kΩ base ve emitter-base dirençleri sayesinde harici ön beslemeli transistör devreleri oluşturmaya gerek kalmaksızın doğrudan kullanılabilir. 100mW güç tüketimi, 70 minimum DC akım kazancı (hFE) ve 150mV doyum gerilimi ile analog anahtarlama, zayıf sinyal amplifikasyonu ve lojik seviye dönüştürme uygulamalarında kullanılır. CST3 (SC-101, SOT-883) paketinde sunulan bu bileşen, gürültü algılama, senkronizasyon ve küçük akım kontrolü gerektiren endüstriyel ve tüketim elektroniği devrelerinde uygulanır.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Collector (Ic) (Max) | 80 mA |
| Current - Collector Cutoff (Max) | 500nA |
| DC Current Gain (hFE) (Min) @ Ic, Vce | 70 @ 10mA, 5V |
| Mounting Type | Surface Mount |
| Package / Case | SC-101, SOT-883 |
| Part Status | Active |
| Power - Max | 100 mW |
| Resistor - Base (R1) | 22 kOhms |
| Resistor - Emitter Base (R2) | 22 kOhms |
| Supplier Device Package | CST3 |
| Transistor Type | PNP - Pre-Biased |
| Vce Saturation (Max) @ Ib, Ic | 150mV @ 250µA, 5mA |
| Voltage - Collector Emitter Breakdown (Max) | 50 V |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
