Transistörler - Bipolar (BJT) - Ön Beslemeli Diziler

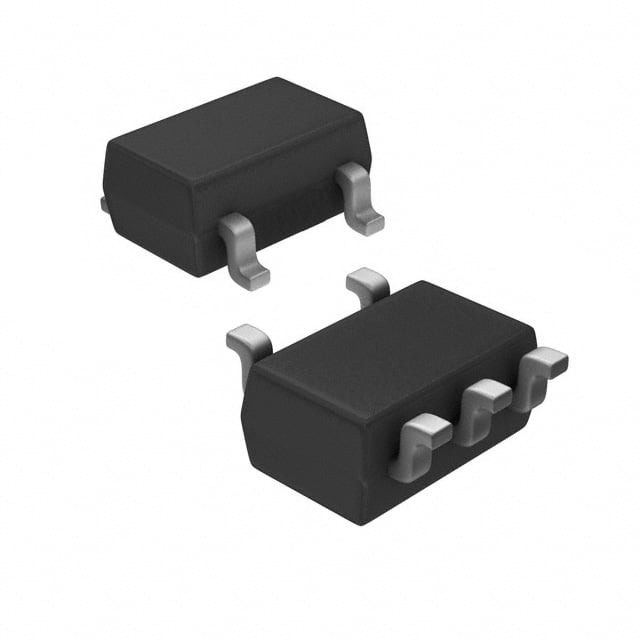

RN1511(TE85L,F)
TRANS 2NPN PREBIAS 0.3W SMV
- Paket/Kılıf
- SC-74A
- Seri / Aile Numarası
- RN1511
RN1511(TE85L,F) Hakkında
RN1511(TE85L,F), Toshiba tarafından üretilen yüksek entegrasyonlu çift NPN ön beslemeli transistör dizisidir. SC-74A (SOT-753) yüzey montaj paketinde sunulan bu bileşen, emitter bağlantılı konfigürasyonda iki NPN transistör içerir. 10kΩ base direnç ile entegre edilen bu ön beslemeli yapı, hızlı anahtarlama uygulamalarında dış direnç gereksinimini azaltır. 250MHz transition frequency, 100mA maksimum collector akımı ve 50V reverse voltage ile lojik seviyeleri anahtarlamak, sinyal işleme ve dijital devre tasarımında kullanılır. 300mW güç kapasite ve düşük saturasyon voltajı (300mV) ile düşük seviyeli sürücü, amplifikasyon ve anahtarlama uygulamalarında tercih edilir.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Collector (Ic) (Max) | 100mA |
| Current - Collector Cutoff (Max) | 100nA (ICBO) |
| DC Current Gain (hFE) (Min) @ Ic, Vce | 120 @ 1mA, 5V |
| Frequency - Transition | 250MHz |
| Mounting Type | Surface Mount |
| Package / Case | SC-74A, SOT-753 |
| Part Status | Active |
| Power - Max | 300mW |
| Resistor - Base (R1) | 10kOhms |
| Supplier Device Package | SMV |
| Transistor Type | 2 NPN - Pre-Biased (Dual) (Emitter Coupled) |
| Vce Saturation (Max) @ Ib, Ic | 300mV @ 250µA, 5mA |
| Voltage - Collector Emitter Breakdown (Max) | 50V |
