Transistörler - Bipolar (BJT) - Ön Beslemeli Diziler

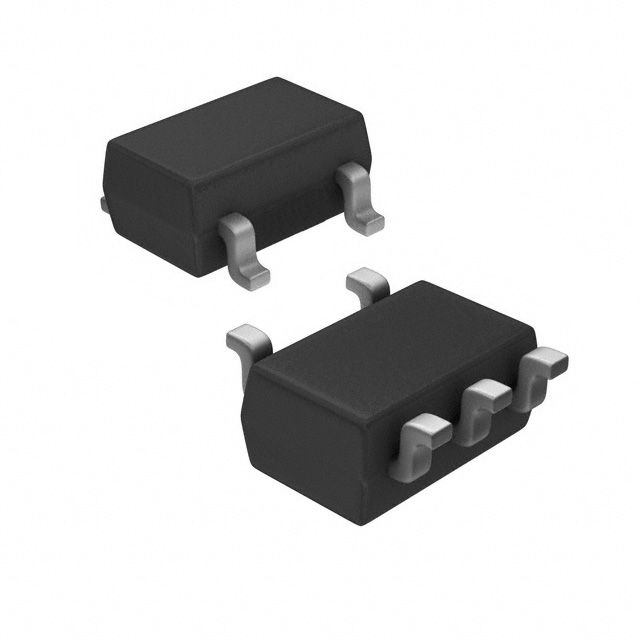

RN1510(TE85L,F)
TRANS 2NPN PREBIAS 0.3W SMV
- Paket/Kılıf
- SC-74A
- Seri / Aile Numarası
- RN1510
RN1510(TE85L,F) Hakkında
RN1510(TE85L,F), Toshiba tarafından üretilen dual NPN ön beslemeli transistör dizisidir. SC-74A (SOT-753) SMD paketinde sunulan bu komponent, emitter coupled konfigürasyonda iki NPN transistörü içerir. 4.7kΩ base direnci ile ön beslemeli olarak tasarlanmıştır. Maksimum 100mA collector akımı, 250MHz geçiş frekansı ve 50V collector-emitter breakdown voltajı ile dijital lojik devreleri, darbe şekillendirme, switch kontrol ve low-power amplifikasyon uygulamalarında kullanılır. 300mW güç dissipasyonu kapasitesi ile kompakt SMT uygulamaları için uygundur.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Collector (Ic) (Max) | 100mA |
| Current - Collector Cutoff (Max) | 100nA (ICBO) |
| DC Current Gain (hFE) (Min) @ Ic, Vce | 120 @ 1mA, 5V |
| Frequency - Transition | 250MHz |
| Mounting Type | Surface Mount |
| Package / Case | SC-74A, SOT-753 |
| Part Status | Active |
| Power - Max | 300mW |
| Resistor - Base (R1) | 4.7kOhms |
| Supplier Device Package | SMV |
| Transistor Type | 2 NPN - Pre-Biased (Dual) (Emitter Coupled) |
| Vce Saturation (Max) @ Ib, Ic | 300mV @ 250µA, 5mA |
| Voltage - Collector Emitter Breakdown (Max) | 50V |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
