Transistörler - Bipolar (BJT) - Ön Beslemeli Diziler

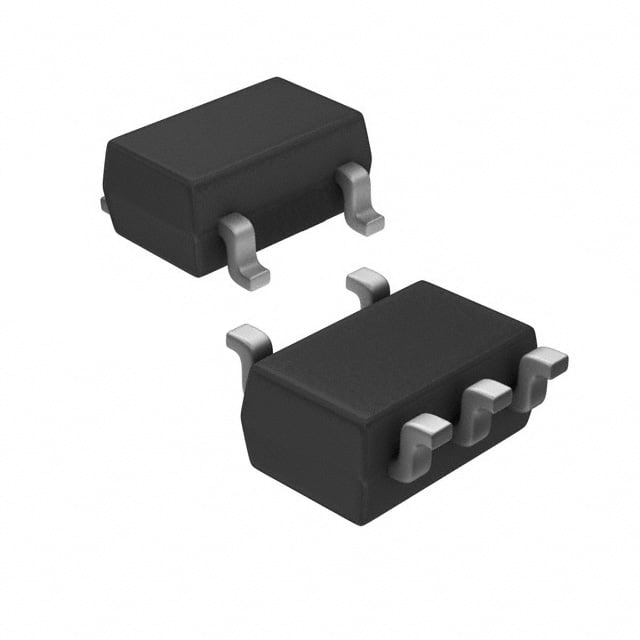

RN1509(TE85L,F)
TRANS 2NPN PREBIAS 0.3W SMV
- Paket/Kılıf
- SC-74A
- Seri / Aile Numarası
- RN1509
RN1509(TE85L,F) Hakkında
RN1509(TE85L,F), Toshiba tarafından üretilen ön beslemeli (pre-biased) dual NPN transistör dizisidir. SC-74A (SOT-753) yüzey montajlı paketinde sunulan bu komponent, her bir transistöre entegre edilmiş base ve emitter bağlantı dirençleri içerir (R1: 47kΩ, R2: 22kΩ). Maksimum 100mA kolektör akımı, 250MHz geçiş frekansı ve 50V VCEO (kolektör-emitter breakdown voltajı) ile çalışabilir. 300mW maksimum güç dağıtımı kapasitesi ile anahtarlama devrelerinde, inverter uygulamalarında ve low-power lojik kontrol devreleri için uygundur. Ön önyüklü tasarımı, harici biyaslandırma dirençlerine gerek kalmadan hızlı ve stabil komutasyon sağlar.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Collector (Ic) (Max) | 100mA |
| Current - Collector Cutoff (Max) | 100nA (ICBO) |
| DC Current Gain (hFE) (Min) @ Ic, Vce | 70 @ 10mA, 5V |
| Frequency - Transition | 250MHz |
| Mounting Type | Surface Mount |
| Package / Case | SC-74A, SOT-753 |
| Part Status | Active |
| Power - Max | 300mW |
| Resistor - Base (R1) | 47kOhms |
| Resistor - Emitter Base (R2) | 22kOhms |
| Supplier Device Package | SMV |
| Transistor Type | 2 NPN - Pre-Biased (Dual) (Emitter Coupled) |
| Vce Saturation (Max) @ Ib, Ic | 300mV @ 250µA, 5mA |
| Voltage - Collector Emitter Breakdown (Max) | 50V |
