Transistörler - Bipolar (BJT) - Ön Beslemeli Diziler

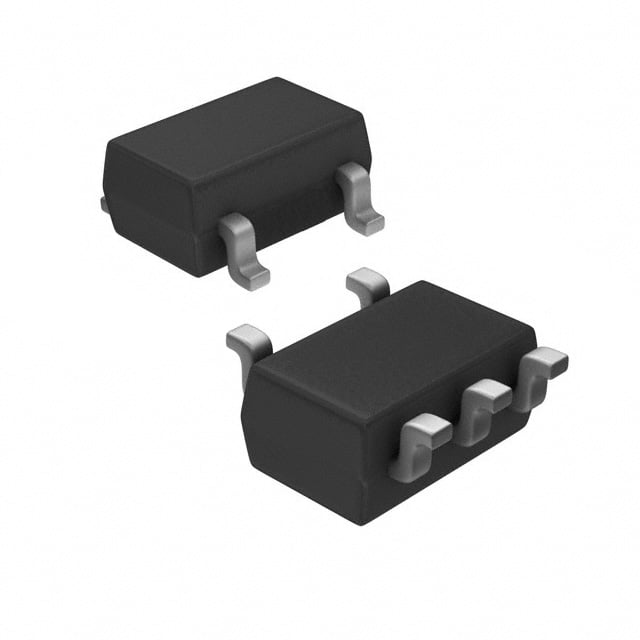

RN1508(TE85L,F)
TRANS 2NPN PREBIAS 0.3W SMV
- Paket/Kılıf
- SC-74A
- Seri / Aile Numarası
- RN1508
RN1508(TE85L,F) Hakkında
RN1508, Toshiba tarafından üretilen ön beslemeli (pre-biased) dual NPN transistör dizisidir. SC-74A/SOT-753 yüzey montaj paketi içinde iki adet emitter bağlantılı NPN transistörü barındırır. Maksimum 100mA kollektor akımı, 250MHz geçiş frekansı ve 50V BVCEO diyelerine sahiptir. Dahili 22kΩ ve 47kΩ baz dirençleri ile ön beslemeli yapısı sayesinde sürücü devreleri, anahtarlama uygulamaları ve sinyal işleme devrelerinde tercih edilir. 300mW güç dağıtım kapasitesi ile kompakt tasarımlarda kullanıma uygundur.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Collector (Ic) (Max) | 100mA |
| Current - Collector Cutoff (Max) | 100nA (ICBO) |
| DC Current Gain (hFE) (Min) @ Ic, Vce | 80 @ 10mA, 5V |
| Frequency - Transition | 250MHz |
| Mounting Type | Surface Mount |
| Package / Case | SC-74A, SOT-753 |
| Part Status | Active |
| Power - Max | 300mW |
| Resistor - Base (R1) | 22kOhms |
| Resistor - Emitter Base (R2) | 47kOhms |
| Supplier Device Package | SMV |
| Transistor Type | 2 NPN - Pre-Biased (Dual) (Emitter Coupled) |
| Vce Saturation (Max) @ Ib, Ic | 300mV @ 250µA, 5mA |
| Voltage - Collector Emitter Breakdown (Max) | 50V |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
