Transistörler - Bipolar (BJT) - Ön Beslemeli Diziler

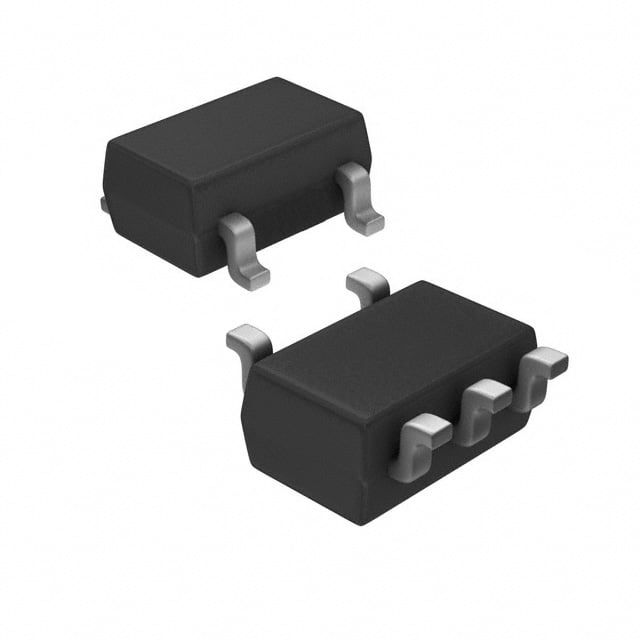

RN1507(TE85L,F)
TRANS 2NPN PREBIAS 0.3W SMV
- Paket/Kılıf
- SC-74A
- Seri / Aile Numarası
- RN1507
RN1507(TE85L,F) Hakkında
RN1507, Toshiba tarafından üretilen ön beslemeli dual NPN transistör dizisidir. SC-74A (SOT-753) surface mount pakette sunulan bu komponent, her transistöre entegre edilmiş 10kΩ ve 47kΩ base-emitter dirençleri içerir. 100mA maksimum collector akımı, 250MHz transition frequency ve 300mW güç kapasitesi ile sinyal işleme, lojik seviyeleme ve güç kontrol uygulamalarında kullanılır. 50V maksimum collector-emitter kırılma gerilimi ile orta seviye güç yönetimi tasarımlarına uygundur. Ön beslemeli konfigürasyonu sayesinde ayrı bias devresi gerektirmeden kullanılabilir.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Collector (Ic) (Max) | 100mA |
| Current - Collector Cutoff (Max) | 100nA (ICBO) |
| DC Current Gain (hFE) (Min) @ Ic, Vce | 80 @ 10mA, 5V |
| Frequency - Transition | 250MHz |
| Mounting Type | Surface Mount |
| Package / Case | SC-74A, SOT-753 |
| Part Status | Active |
| Power - Max | 300mW |
| Resistor - Base (R1) | 10kOhms |
| Resistor - Emitter Base (R2) | 47kOhms |
| Supplier Device Package | SMV |
| Transistor Type | 2 NPN - Pre-Biased (Dual) |
| Vce Saturation (Max) @ Ib, Ic | 300mV @ 250µA, 5mA |
| Voltage - Collector Emitter Breakdown (Max) | 50V |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
