Transistörler - Bipolar (BJT) - Ön Beslemeli Diziler

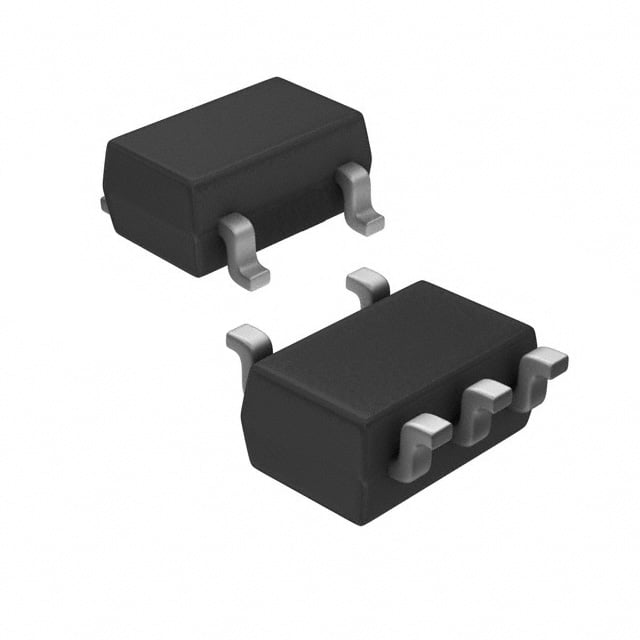

RN1503(TE85L,F)
TRANS 2NPN PREBIAS 0.3W SMV
- Paket/Kılıf
- SC-74A
- Seri / Aile Numarası
- RN1503
RN1503(TE85L,F) Hakkında
RN1503(TE85L,F) Toshiba tarafından üretilen ön beslemeli dual NPN transistör dizisidir. SC-74A (SOT-753) yüzey montaj paketinde sunulan bu komponent, iki adet NPN transistörü içerir ve emitter kuplajlı konfigürasyonda çalışır. 250MHz transition frequency ile hızlı anahtarlama uygulamalarına uygun olup, 100mA maksimum collector akımı ve 50V breakdown voltajı ile düşük sinyal amplifikasyon ve anahtarlama devrelerinde kullanılır. 22kOhm base ve emitter-base dirençleri dahili olarak tümleşiktir, bu sayede ön yükleme devrelerinde harici bileşen gereksinimini azaltır. 300mW maksimum güç derecelendirmesi ile genel amaçlı amplifikasyon, lojik seviye çevirme ve sinyal işleme uygulamalarında tercih edilir.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Collector (Ic) (Max) | 100mA |
| Current - Collector Cutoff (Max) | 100nA (ICBO) |
| DC Current Gain (hFE) (Min) @ Ic, Vce | 70 @ 10mA, 5V |
| Frequency - Transition | 250MHz |
| Mounting Type | Surface Mount |
| Package / Case | SC-74A, SOT-753 |
| Part Status | Active |
| Power - Max | 300mW |
| Resistor - Base (R1) | 22kOhms |
| Resistor - Emitter Base (R2) | 22kOhms |
| Supplier Device Package | SMV |
| Transistor Type | 2 NPN - Pre-Biased (Dual) (Emitter Coupled) |
| Vce Saturation (Max) @ Ib, Ic | 300mV @ 250µA, 5mA |
| Voltage - Collector Emitter Breakdown (Max) | 50V |
