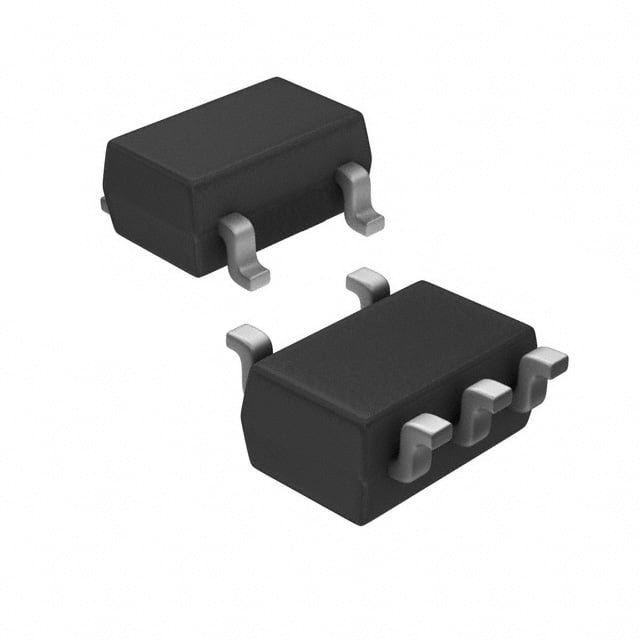

RN1502(TE85L,F)
TRANS 2NPN PREBIAS 0.3W SMV
- Paket/Kılıf
- SC-74A
- Seri / Aile Numarası
- RN1502
RN1502(TE85L,F) Hakkında
RN1502, Toshiba tarafından üretilen dual NPN ön beslemeli (pre-biased) transistör dizisidir. SC-74A (SOT-753) SMD paketinde sunulan bu komponent, 100mA maksimum kolektör akımı ve 250MHz geçiş frekansı ile çalışır. İntegre 10kΩ baz ve emitter-baz dirençleri sayesinde harici ön beslemeli ağ gereksinimi olmadan kullanılabilir. 300mW güç dağılımı kapasitesi ile düşük güçlü anahtarlama ve amplifikasyon uygulamalarında tercih edilir. 50V maksimum BVCEO değeri ile orta gerilim uygulamalarına uygundur. Ses amplifikasyonu, motor kontrol sinyalleri ve lojik seviye çevirme devrelerinde yaygın olarak kullanılır.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Collector (Ic) (Max) | 100mA |
| Current - Collector Cutoff (Max) | 100nA (ICBO) |
| DC Current Gain (hFE) (Min) @ Ic, Vce | 50 @ 10mA, 5V |
| Frequency - Transition | 250MHz |
| Mounting Type | Surface Mount |
| Package / Case | SC-74A, SOT-753 |
| Part Status | Active |
| Power - Max | 300mW |
| Resistor - Base (R1) | 10kOhms |
| Resistor - Emitter Base (R2) | 10kOhms |
| Supplier Device Package | SMV |
| Transistor Type | 2 NPN - Pre-Biased (Dual) |
| Vce Saturation (Max) @ Ib, Ic | 300mV @ 250µA, 5mA |
| Voltage - Collector Emitter Breakdown (Max) | 50V |
