Transistörler - FET, MOSFET - Diziler

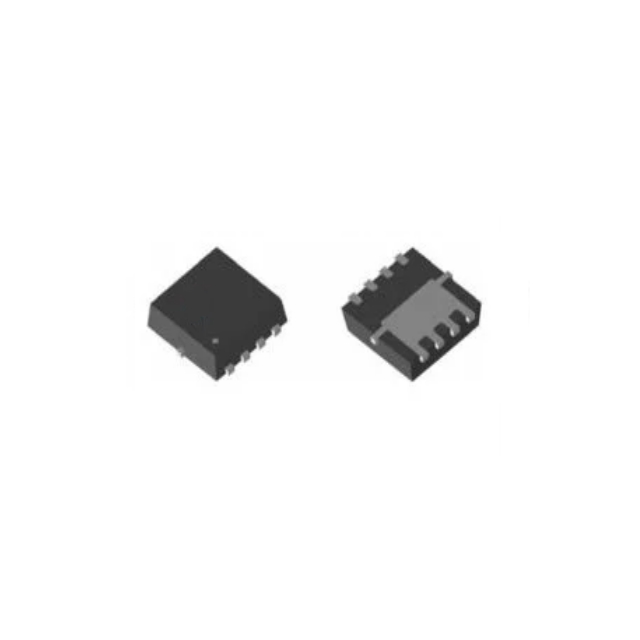

RMD7N40DN
MOSFET 2 N-CH 40V 7A /20A 8-DFN
- Üretici
- Rectron USA
- Paket/Kılıf
- 8-PowerWDFN
- Seri / Aile Numarası
- RMD7N40D
RMD7N40DN Hakkında
RMD7N40DN, Rectron USA tarafından üretilen dual N-channel MOSFET transistörüdür. 40V drain-source gerilim desteği ile 7A sürekli drain akımı (Ta=25°C) ve 20A (Tc) kapasitesine sahiptir. 8-PowerWDFN (3x3mm) yüzey montajlı paket içinde gelmektedir. 20mOhm RDS(on) değeri ile düşük iletim kaybı sağlar. Gate şarj değeri 11nC ile hızlı anahtarlama özellikleri vardır. -55°C ile +150°C arasında çalışabilir. Güç uygulamaları, DC-DC dönüştürücüler, motor sürücüleri, yük anahtarlaması ve genel analog/dijital anahtar devrelerinde kullanıma uygundur.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Continuous Drain (Id) @ 25°C | 7A (Ta), 20A (Tc) |
| Drain to Source Voltage (Vdss) | 40V |
| FET Feature | Standard |
| FET Type | 2 N-Channel (Dual) |
| Gate Charge (Qg) (Max) @ Vgs | 11nC @ 10V |
| Input Capacitance (Ciss) (Max) @ Vds | 720pF @ 20V |
| Mounting Type | Surface Mount |
| Operating Temperature | -55°C ~ 150°C (TJ) |
| Package / Case | 8-PowerWDFN |
| Part Status | Active |
| Power - Max | 1.9W (Ta), 12W (Tc) |
| Rds On (Max) @ Id, Vgs | 20mOhm @ 7A, 10V |
| Supplier Device Package | 8-DFN (3x3) |
| Vgs(th) (Max) @ Id | 3V @ 250µA |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
