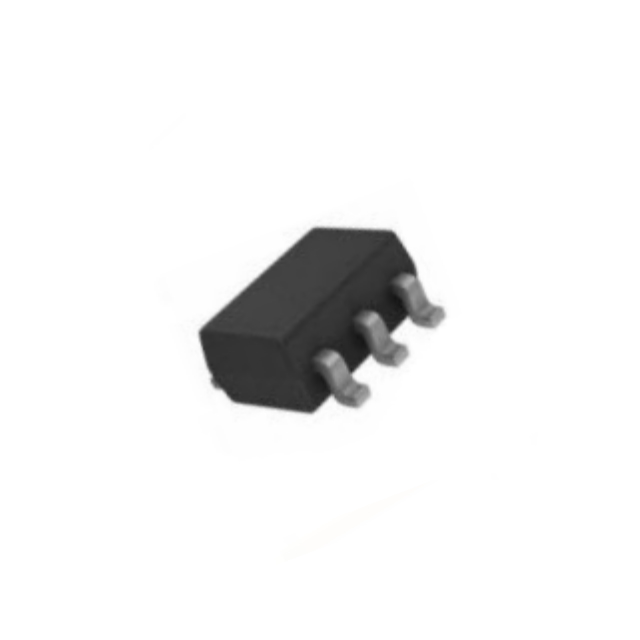

RM8810
MOSFET 2 N-CH 20V 7A SOT23-6
- Üretici
- Rectron USA
- Paket/Kılıf
- SOT-23-6
- Seri / Aile Numarası
- RM8810
RM8810 Hakkında
RM8810, Rectron USA tarafından üretilen dual N-channel MOSFET transistörüdür. SOT-23-6 SMD paketinde sunulan bu bileşen, 20V Vdss ve 7A kontinyu drain akımı kapasitesi ile orta güç uygulamalarında kullanılır. 20mΩ On-state direnci ile düşük enerji kaybı sağlar. -55°C ile 150°C arasında çalışabilen bu FET, anahtarlama devreleri, güç yönetimi, motor kontrol ve genel amaçlı amplifikasyon uygulamalarında tercih edilir. Düşük gate charge karakteristiği (14nC @ 4.5V) hızlı geçiş sürelerini mümkün kılar.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Continuous Drain (Id) @ 25°C | 7A (Ta) |
| Drain to Source Voltage (Vdss) | 20V |
| FET Feature | Standard |
| FET Type | 2 N-Channel (Dual) |
| Gate Charge (Qg) (Max) @ Vgs | 14nC @ 4.5V |
| Input Capacitance (Ciss) (Max) @ Vds | 1295pF @ 10V |
| Mounting Type | Surface Mount |
| Operating Temperature | -55°C ~ 150°C (TJ) |
| Package / Case | SOT-23-6 |
| Part Status | Active |
| Power - Max | 1.5W (Ta) |
| Rds On (Max) @ Id, Vgs | 20mOhm @ 6A, 4.5V |
| Supplier Device Package | SOT-23-6 |
| Vgs(th) (Max) @ Id | 1V @ 250µA |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
