Transistörler - FET, MOSFET - Diziler

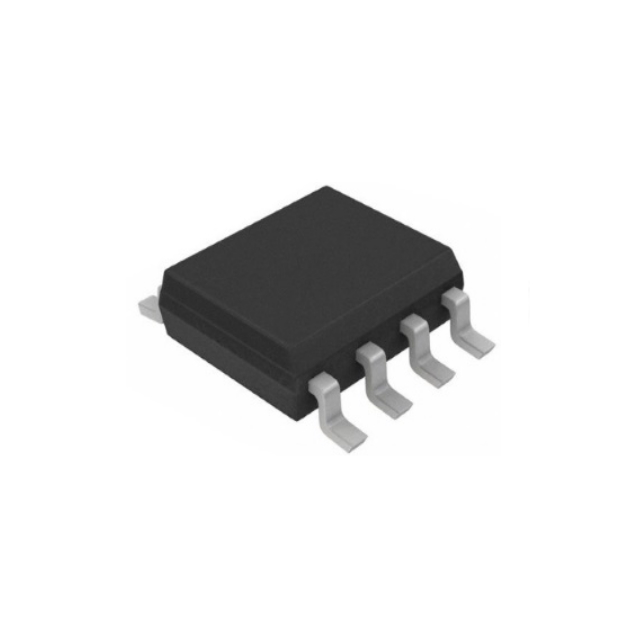

RM4503S8
MOSFET N&P-CH 30V 10A /9.1A 8SOP
- Üretici
- Rectron USA
- Paket/Kılıf
- 8-SOP
- Seri / Aile Numarası
- RM4503
RM4503S8 Hakkında
RM4503S8, Rectron USA tarafından üretilen N-Channel ve P-Channel MOSFET dizi bileşenidir. 30V Drain to Source geriliminde, 10A (N-channel) ve 9.1A (P-channel) sürekli drenaj akımı sağlayabilir. 8-SOP yüzey montaj paketi ile entegre devrelerde kullanılır. RDS(on) değerleri sırasıyla 10mΩ ve 20mΩ olup, düşük güç kaybı gerektiren uygulamalarda tercih edilir. -55°C ile 150°C arasında çalışır ve 2.5W maksimum güç tüketebilir. Anahtarlama devreleri, motor kontrol, güç yönetimi ve converter uygulamalarında yaygın olarak kullanılır.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Continuous Drain (Id) @ 25°C | 10A (Ta), 9.1A (Ta) |
| Drain to Source Voltage (Vdss) | 30V |
| FET Feature | Standard |
| FET Type | N and P-Channel |
| Gate Charge (Qg) (Max) @ Vgs | 13nC @ 4.5V, 30nC @ 10V |
| Input Capacitance (Ciss) (Max) @ Vds | 1550pF @ 15V, 1600pF @ 15V |
| Mounting Type | Surface Mount |
| Operating Temperature | -55°C ~ 150°C (TJ) |
| Part Status | Active |
| Power - Max | 2.5W (Ta) |
| Rds On (Max) @ Id, Vgs | 10mOhm @ 10A, 10V, 20mOhm @ 9.1A, 10V |
| Supplier Device Package | 8-SOP |
| Vgs(th) (Max) @ Id | 3V @ 250µA |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
