Transistörler - FET, MOSFET - Diziler

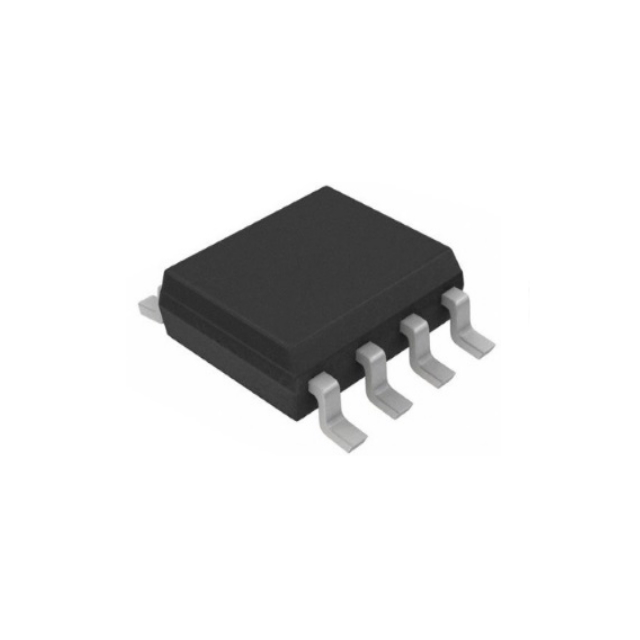

RM3075S8(N)
MOSFET N&P-CH 30V 6.8A/4.6A 8SOP
- Üretici
- Rectron USA
- Paket/Kılıf
- 8-SOP
- Seri / Aile Numarası
- RM3075S8
RM3075S8(N) Hakkında
RM3075S8(N), Rectron USA tarafından üretilen çift kanal MOSFET transistör dizisidir. N-Channel ve P-Channel transistörleri tek pakette içeren bu bileşen, 30V Drain-Source geriliminde çalışabilir. N-Channel versiyonunda 6.8A, P-Channel versiyonunda 4.6A sürekli drenaj akımı sağlar. 8-SOP yüzey montaj paketinde sunulan ürün, düşük Rds(on) değeri (27mOhm @ 6.8A, 10V) sayesinde enerji verimliliği sağlar. -55°C ile 150°C arasında çalışabilen bu transistör, anahtarlama uygulamaları, güç yönetimi devreleri, motor kontrol ve gerilim dönüştürücü tasarımlarında kullanılır. Maksimum 2W güç tüketimi ile kompakt endüstriyel ve tüketici elektronik uygulamalarına uygundur.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Continuous Drain (Id) @ 25°C | 6.8A (Ta), 4.6A (Ta) |
| Drain to Source Voltage (Vdss) | 30V |
| FET Feature | Standard |
| FET Type | N and P-Channel |
| Gate Charge (Qg) (Max) @ Vgs | 14nC @ 10V, 16nC @ 10V |
| Input Capacitance (Ciss) (Max) @ Vds | 383pF @ 15V |
| Mounting Type | Surface Mount |
| Operating Temperature | -55°C ~ 150°C (TJ) |
| Part Status | Active |
| Power - Max | 2W (Ta) |
| Rds On (Max) @ Id, Vgs | 27mOhm @ 6.8A, 10V |
| Supplier Device Package | 8-SOP |
| Vgs(th) (Max) @ Id | 2.3V @ 10µA |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
