Transistörler - FET, MOSFET - Diziler

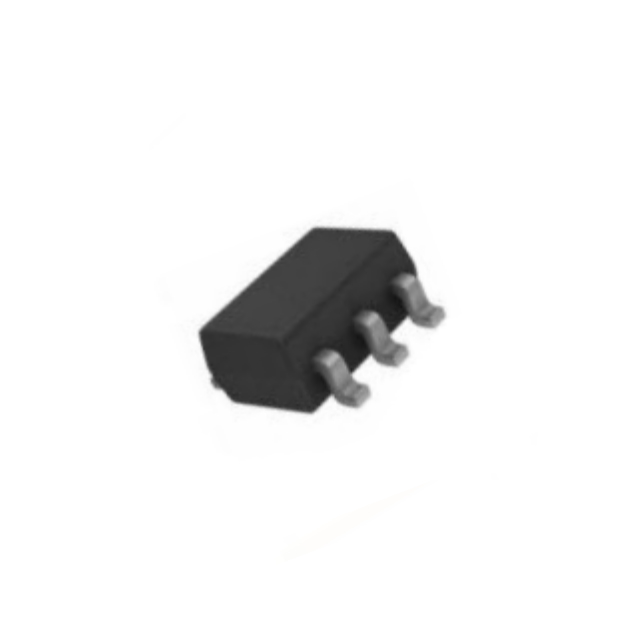

RM2004NE
MOSFET 2 N-CH 20V 6A SOT23-6
- Üretici
- Rectron USA
- Paket/Kılıf
- SOT-23-6
- Seri / Aile Numarası
- RM2004NE
RM2004NE Hakkında
RM2004NE, Rectron USA tarafından üretilen dual N-channel MOSFET transistördür. SOT-23-6 yüzey montaj paketinde sunulan bu komponent, 20V drain-source voltajında 6A sürekli dren akımı sağlar. 24mOhm on-state direnci ve 8nC gate charge değerleriyle düşük kaybı işaretlemeleridir. -55°C ile 150°C arasında çalışabilir. Anahtarlama uygulamalarında, akım kontrolü ve güç yönetimi devrelerinde, motor kontrollerinde ve DC-DC konverterlerinde kullanılır. Düşük güç tüketimi ve kompakt boyutuyla mobil cihazlar ve taşınabilir elektronik ürünler için uygundur.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Continuous Drain (Id) @ 25°C | 6A (Ta) |
| Drain to Source Voltage (Vdss) | 20V |
| FET Feature | Standard |
| FET Type | 2 N-Channel (Dual) |
| Gate Charge (Qg) (Max) @ Vgs | 8nC @ 4.5V |
| Input Capacitance (Ciss) (Max) @ Vds | 650pF @ 10V |
| Mounting Type | Surface Mount |
| Operating Temperature | -55°C ~ 150°C (TJ) |
| Package / Case | SOT-23-6 |
| Part Status | Active |
| Power - Max | 1.25W (Ta) |
| Rds On (Max) @ Id, Vgs | 24mOhm @ 6A, 10V |
| Supplier Device Package | SOT-23-6 |
| Vgs(th) (Max) @ Id | 1V @ 250µA |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
