Transistörler - FET, MOSFET - Diziler

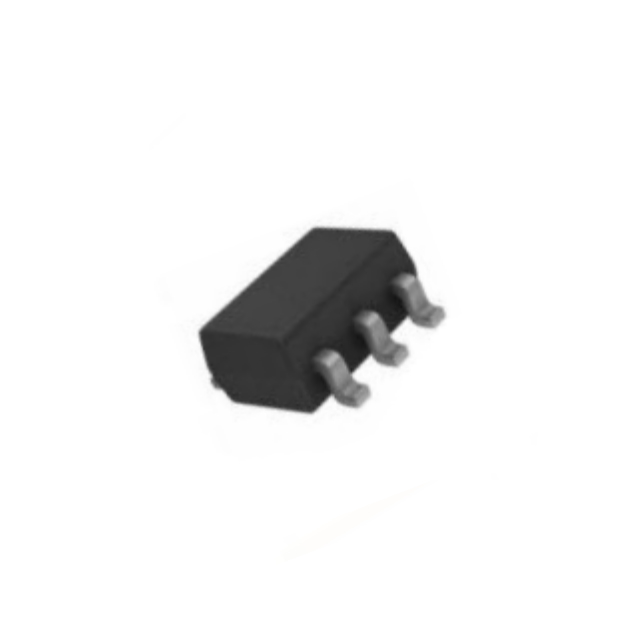

RM2003
MOSFET N&P-CH 20V 3A SOT23-6
- Üretici
- Rectron USA
- Paket/Kılıf
- SOT-23-6
- Seri / Aile Numarası
- RM2003
RM2003 Hakkında
RM2003, Rectron USA tarafından üretilen çift kanal (N ve P-channel) MOSFET transistörü dizisidir. SOT-23-6 yüzey montaj paketinde sunulan bu bileşen, 20V drain-source gerilimi ile 3A sürekli drenaj akımı kapasitesine sahiptir. 35mOhm (N-channel) ve 75mOhm (P-channel) RDS(on) değerleri ile düşük geçiş direnci sağlar. -55°C ile +150°C arasında çalışma sıcaklık aralığında kullanılabilen RM2003, güç dönüştürme uygulamaları, anahtarlama devreleri, DC-DC konvertörleri ve motor sürücüleri gibi alanlarda yaygın olarak kullanılır. 260-325pF arası giriş kapasitansı ve 3.2-5nC kapı yükü özellikleri, hızlı ve verimli işletim sağlar.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Continuous Drain (Id) @ 25°C | 3A (Ta) |
| Drain to Source Voltage (Vdss) | 20V |
| FET Feature | Standard |
| FET Type | N and P-Channel |
| Gate Charge (Qg) (Max) @ Vgs | 5nC @ 4.5V, 3.2nC @ 4.5V |
| Input Capacitance (Ciss) (Max) @ Vds | 260pF @ 10V, 325pF @ 10V |
| Mounting Type | Surface Mount |
| Operating Temperature | -55°C ~ 150°C (TJ) |
| Package / Case | SOT-23-6 |
| Part Status | Active |
| Power - Max | 800mW (Ta) |
| Rds On (Max) @ Id, Vgs | 35mOhm @ 3A, 4.5V, 75mOhm @ 2.5A, 4.5V |
| Supplier Device Package | SOT-23-6 |
| Vgs(th) (Max) @ Id | 1.2V @ 250µA, 1V @ 250µA |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
