Diyotlar - Doğrultucular - Tekil

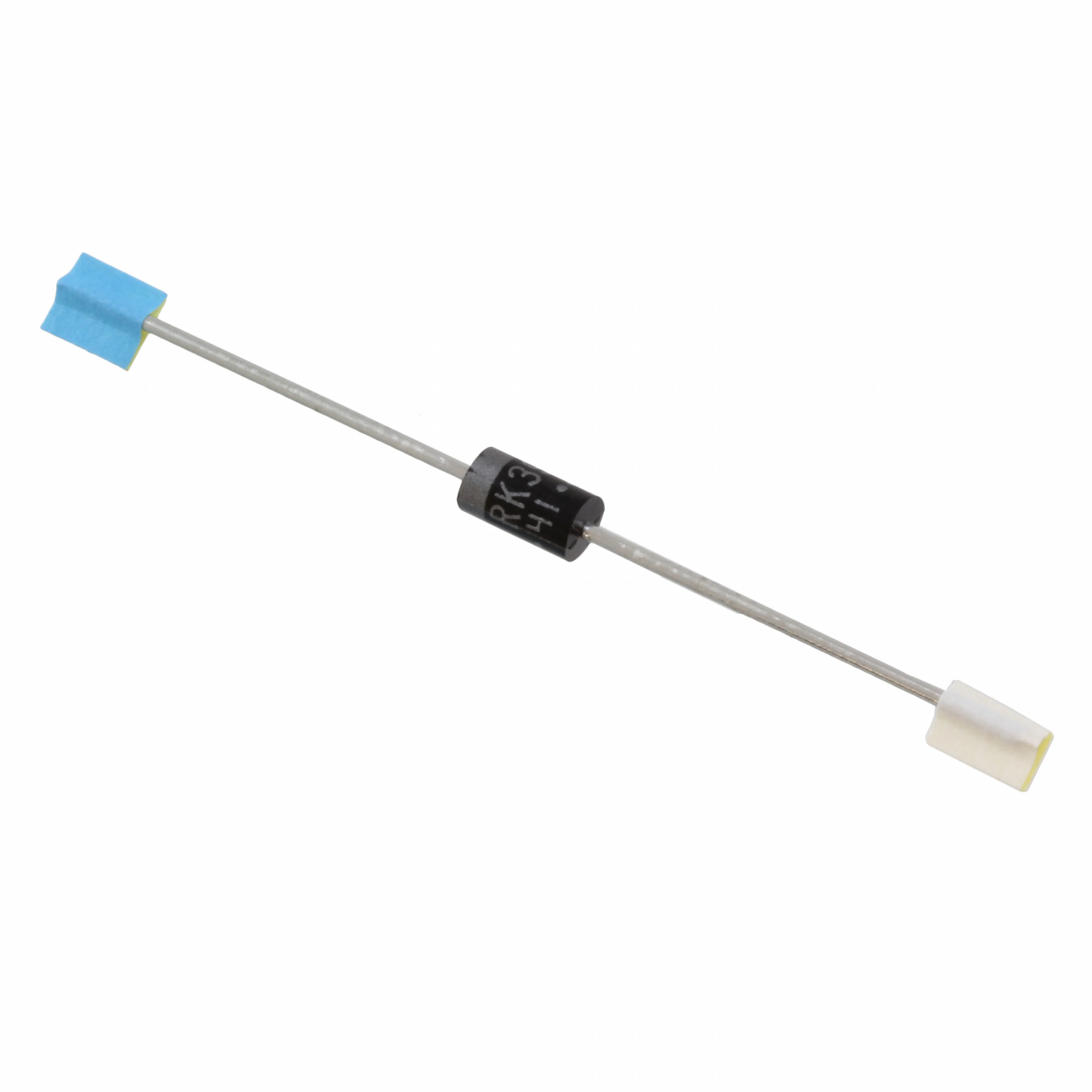

RK 39V1
DIODE SCHOTTKY 90V 2A AXIAL
- Üretici
- Sanken Electric Co., Ltd.
- Paket/Kılıf
- Axial
- Kategori
- Diyotlar - Doğrultucular - Tekil
- Seri / Aile Numarası
- RK 39V1
RK 39V1 Hakkında
RK 39V1, Sanken Electric tarafından üretilen 90V Schottky doğrultucu diyottur. Axial paket tipinde sağlanan bu bileşen, 2A ortalama doğrultulmuş akım kapasitesine ve 810mV forward gerilim değerine sahiptir. Fast recovery özelliği ile 500ns'den daha hızlı anahtarlama hızına sahip olan diyot, -40°C ile 150°C işletme sıcaklık aralığında kullanılabilir. 90V maksimum reverse gerilim ve 3mA reverse leakage karakteristiği ile güç kaynakları, invertörler ve AC/DC dönüştürme uygulamalarında kullanım için tasarlanmıştır. Through hole montaj tipi ile PCB'lere direkt lehimleme ile sabitlenebilir. Ürün artık üretilmemektedir.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Average Rectified (Io) | 2A |
| Current - Reverse Leakage @ Vr | 3 mA @ 90 V |
| Diode Type | Schottky |
| Mounting Type | Through Hole |
| Operating Temperature - Junction | -40°C ~ 150°C |
| Package / Case | Axial |
| Part Status | Obsolete |
| Speed | Fast Recovery =< 500ns, > 200mA (Io) |
| Voltage - DC Reverse (Vr) (Max) | 90 V |
| Voltage - Forward (Vf) (Max) @ If | 810 mV @ 2 A |
Kaynaklar
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
