Diyotlar - Doğrultucular - Tekil

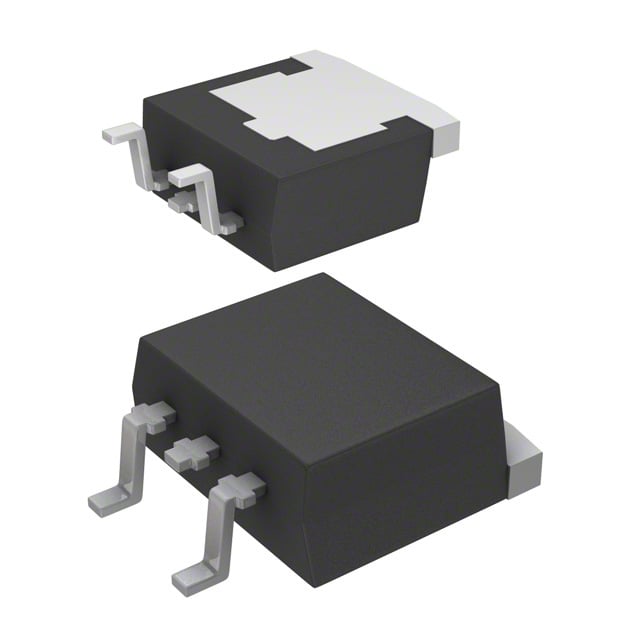

RJU6052SDPE-00#J3
DIODE GEN PURP 600V 20A LDPAK
- Üretici
- Renesas Electronics Corporation
- Paket/Kılıf
- SC-83
- Kategori
- Diyotlar - Doğrultucular - Tekil
- Seri / Aile Numarası
- RJU6052SDPE
RJU6052SDPE-00#J3 Hakkında
RJU6052SDPE-00#J3, Renesas Electronics tarafından üretilen 600V 20A kapasiteli bir doğrultma diyotudur. Standard (genel amaçlı) diyot tipi olarak tasarlanmış bu bileşen, yüksek reverse voltaj toleransı ve hızlı recovery karakteristiği ile güç dönüştürme uygulamalarında kullanılır. 25 ns reverse recovery time ve 3V maksimum forward voltaj (10A'de) ile verimli doğrultma performansı sağlar. SC-83 (LDPAK) surface mount paketi ile PCB tasarımında kompakt entegrasyon imkanı sunar. -55°C ile 150°C arasında çalışma sıcaklığı aralığında şebekeleme güç kaynakları, invertörler, motor sürücüleri ve endüstriyel uygulamalar gibi orta güç doğrultma devreleri için uygundur. Ürün obsolete durumda olup yeni tasarımlar için alternatif ürünler önerilir.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Average Rectified (Io) | 20A |
| Current - Reverse Leakage @ Vr | 1 µA @ 600 V |
| Diode Type | Standard |
| Mounting Type | Surface Mount |
| Operating Temperature - Junction | -55°C ~ 150°C |
| Package / Case | SC-83 |
| Part Status | Obsolete |
| Reverse Recovery Time (trr) | 25 ns |
| Speed | Fast Recovery =< 500ns, > 200mA (Io) |
| Supplier Device Package | LDPAK |
| Voltage - DC Reverse (Vr) (Max) | 600 V |
| Voltage - Forward (Vf) (Max) @ If | 3 V @ 10 A |
Kaynaklar
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
