Diyotlar - Doğrultucular - Tekil

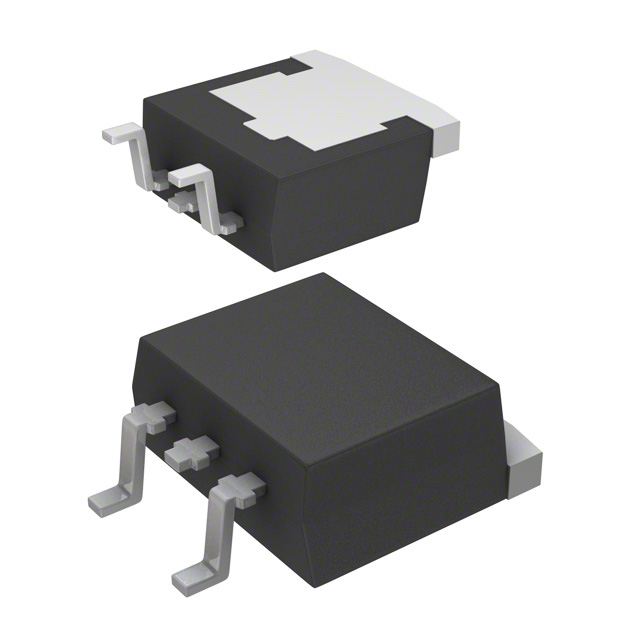

RJU3051SDPE-00#J3
DIODE GEN PURP 360V 10A LDPAK
- Üretici
- Renesas Electronics Corporation
- Paket/Kılıf
- SC-83
- Kategori
- Diyotlar - Doğrultucular - Tekil
- Seri / Aile Numarası
- RJU3051SDPE
RJU3051SDPE-00#J3 Hakkında
RJU3051SDPE-00#J3, Renesas Electronics Corporation tarafından üretilen 360V 10A kapasiteli genel amaçlı doğrultucu diyottur. SC-83 (LDPAK) SMD paketinde sunulan bu bileşen, fast recovery özelliği ile 25 ns reverse recovery time sağlar. 10A ortalama doğrultulmuş akım kapasitesi ile endüstriyel güç kaynakları, AC/DC konverterler, motor sürücüleri ve anahtarlama devreleri gibi uygulamalarda kullanılır. -55°C ile 150°C arasında çalışma sıcaklığına sahip olan diyot, 360V maksimum ters gerilim ve 1.7V maksimum ileri gerilim (10A'de) değerleriyle çalışır. Surface mount montajı sayesinde kompakt PCB tasarımlarında tercih edilir. Ürün şu anda üretim dışıdır (obsolete).
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Average Rectified (Io) | 10A (DC) |
| Current - Reverse Leakage @ Vr | 1 µA @ 360 V |
| Diode Type | Standard |
| Mounting Type | Surface Mount |
| Operating Temperature - Junction | -55°C ~ 150°C |
| Package / Case | SC-83 |
| Part Status | Obsolete |
| Reverse Recovery Time (trr) | 25 ns |
| Speed | Fast Recovery =< 500ns, > 200mA (Io) |
| Supplier Device Package | LDPAK |
| Voltage - DC Reverse (Vr) (Max) | 360 V |
| Voltage - Forward (Vf) (Max) @ If | 1.7 V @ 10 A |
Kaynaklar
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
