Transistörler - IGBT - Tekil

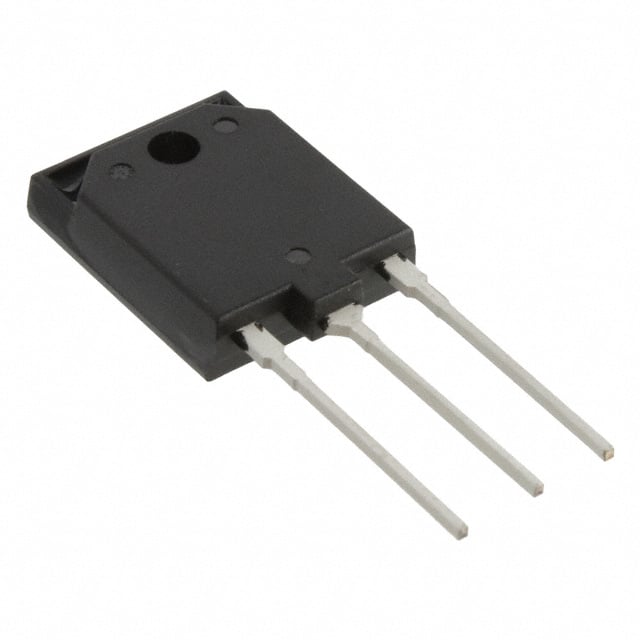

RJP60V0DPM-00#T1
IGBT 600V 45A 40W TO-3PFM
- Üretici
- Renesas Electronics Corporation
- Paket/Kılıf
- TO-220-3 Full Pack
- Kategori
- Transistörler - IGBT - Tekil
- Seri / Aile Numarası
- RJP60V0DPM
RJP60V0DPM-00#T1 Hakkında
Renesas Electronics tarafından üretilen RJP60V0DPM-00#T1, 600V kollektör-emiter bozulma gerilimi ile tasarlanmış bir Trench IGBT transistördür. 45A maksimum collector akımı ve 40W maksimum güç dağıtım kapasitesiyle orta güç uygulamalarında kullanılır. TO-220 paketinde monte edilen bu bileşen, 150°C çalışma sıcaklığına kadar dayanabilir. 75nC gate charge değeri ile hızlı anahtarlama özelliğine sahiptir (45ns açılış, 100ns kapanış süresi). Vce(on) değeri 15V gate geriliminde 2.1V olarak belirlenmiştir. Güç kaynakları, motorlar, solenoid sürücüleri ve inverter uygulamalarında yaygın olarak kullanılan bir komponenttir.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Collector (Ic) (Max) | 45 A |
| Gate Charge | 75 nC |
| IGBT Type | Trench |
| Input Type | Standard |
| Mounting Type | Through Hole |
| Operating Temperature | 150°C (TJ) |
| Package / Case | TO-220-3 Full Pack |
| Part Status | Active |
| Power - Max | 40 W |
| Supplier Device Package | TO-3PFM |
| Td (on/off) @ 25°C | 45ns/100ns |
| Test Condition | 300V, 22A, 5Ohm, 15V |
| Vce(on) (Max) @ Vge, Ic | 2.1V @ 15V, 22A |
| Voltage - Collector Emitter Breakdown (Max) | 600 V |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
