Transistörler - IGBT - Tekil

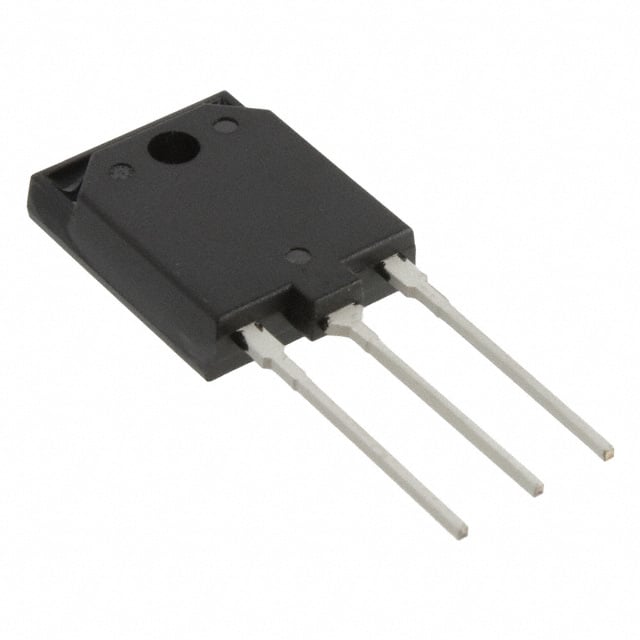

RJP60F5DPM-00#T1
IGBT 600V 80A 45W TO-3PFM
- Üretici
- Renesas Electronics Corporation
- Paket/Kılıf
- TO-220-3 Full Pack
- Kategori
- Transistörler - IGBT - Tekil
- Seri / Aile Numarası
- RJP60F5DPM
RJP60F5DPM-00#T1 Hakkında
RJP60F5DPM-00#T1, Renesas Electronics tarafından üretilen 600V/80A gücünde Trench tipi IGBT transistördür. TO-220-3 paketinde sunulan bu komponent, maksimum 45W güç tüketimi ile çalışmaya uygundur. Kolektör-emiter arasında 1.8V (15V gate gerilimi, 40A kolektör akımında) açılış gerilimi ile karakterize edilir. 74nC gate charge değeri sayesinde hızlı anahtarlama özelliği sunar (53ns açılış, 90ns kapanış süresi). Endüstriyel uygulamalarda, motor sürücüleri, kaynak makineleri ve güç elektronik convertörlerinde kullanılan bu transistör, 150°C maksimum işletme sıcaklığında güvenilir performans sağlar. Standart input konfigürasyonu ile mevcut sürücü devrelerine uyum sağlayan bir komponenttir.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Collector (Ic) (Max) | 80 A |
| Gate Charge | 74 nC |
| IGBT Type | Trench |
| Input Type | Standard |
| Mounting Type | Through Hole |
| Operating Temperature | 150°C (TJ) |
| Package / Case | TO-220-3 Full Pack |
| Part Status | Market |
| Power - Max | 45 W |
| Supplier Device Package | TO-3PFM |
| Td (on/off) @ 25°C | 53ns/90ns |
| Test Condition | 400V, 30A, 5Ohm, 15V |
| Vce(on) (Max) @ Vge, Ic | 1.8V @ 15V, 40A |
| Voltage - Collector Emitter Breakdown (Max) | 600 V |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
