Transistörler - IGBT - Tekil

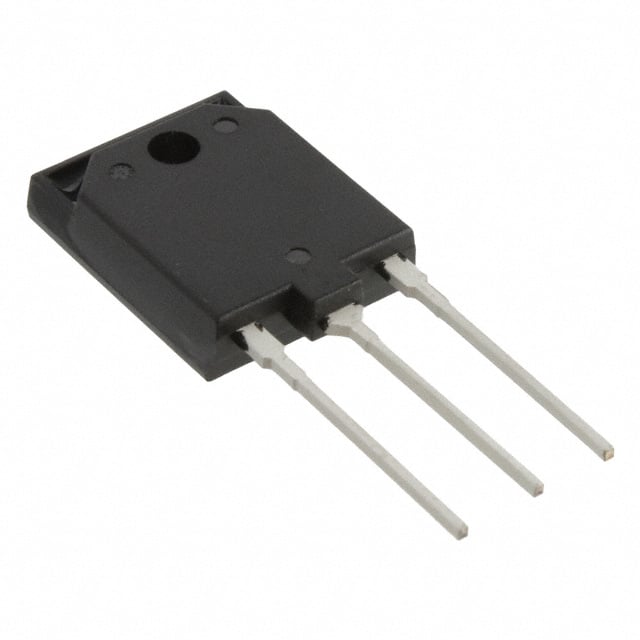

RJP60F4DPM-00#T1
IGBT 600V 60A 41.2W TO-3PFM
- Üretici
- Renesas Electronics Corporation
- Paket/Kılıf
- TO-220-3 Full Pack
- Kategori
- Transistörler - IGBT - Tekil
- Seri / Aile Numarası
- RJP60F4DPM
RJP60F4DPM-00#T1 Hakkında
Renesas Electronics tarafından üretilen RJP60F4DPM-00#T1, 600V kollektör-emitör kırılma voltajı ve 60A maksimum kollektör akımına sahip bir Trench tipi IGBT transistördür. TO-220-3 paketinde sunulan bu bileşen, 41.2W maksimum güç disipasyonu kapasitesine ve 1.82V maksimum Vce(on) değerine sahiptir. 45ns açılış ve 70ns kapanış sürelerine sahip olan bu IGBT, standart giriş tipi konfigürasyonunda çalışır ve 150°C maksimum bağlantı sıcaklığında güvenli çalışır. Güç dönüştürme uygulamaları, motor kontrol devreleri, kaynak makineleri ve endüstriyel invertörler gibi yüksek akımı gerektiren anahtarlama uygulamalarında yaygın olarak kullanılır. Through-hole montaj tipi sayesinde geleneksel PCB montajı için uygundur.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Collector (Ic) (Max) | 60 A |
| IGBT Type | Trench |
| Input Type | Standard |
| Mounting Type | Through Hole |
| Operating Temperature | 150°C (TJ) |
| Package / Case | TO-220-3 Full Pack |
| Part Status | Active |
| Power - Max | 41.2 W |
| Supplier Device Package | TO-3PFM |
| Td (on/off) @ 25°C | 45ns/70ns |
| Test Condition | 400V, 30A, 5Ohm, 15V |
| Vce(on) (Max) @ Vge, Ic | 1.82V @ 15V, 30A |
| Voltage - Collector Emitter Breakdown (Max) | 600 V |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
