RJP60F0DPM-00#T1

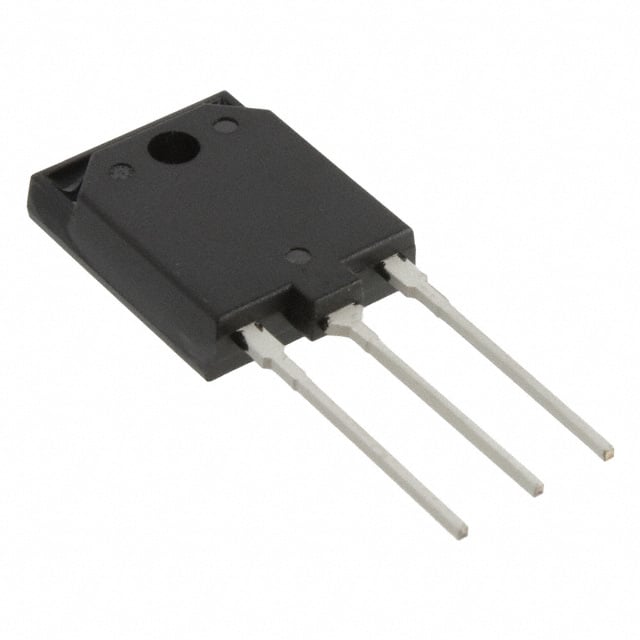

IGBT 600V 50A 40W TO-3PFM
- Üretici
- Renesas Electronics Corporation
- Paket/Kılıf
- TO-220-3 Full Pack
- Kategori
- Transistörler - IGBT - Tekil
- Seri / Aile Numarası
- RJP60F0DPM
RJP60F0DPM-00#T1 Hakkında
Renesas Electronics Corporation tarafından üretilen RJP60F0DPM-00#T1, 600V kolektör-emiter breakdown voltajına sahip bir Trench tipi IGBT transistördür. 50A maksimum kolektör akımı ve 40W maksimum güç dağıtım kapasitesi ile endüstriyel uygulamalarda kullanılmak üzere tasarlanmıştır. TO-220-3 Full Pack paketlemesi ile Through Hole montajı destekler. 15V gate voltajında 25A akımda 1.82V on-state voltajı ile verimli anahtarlama sağlar. 46ns açılış ve 70ns kapanış gecikme süreleri ile hızlı geçiş karakteristiğine sahiptir. 150°C maksimum junction sıcaklığında çalışabilir. Motor sürücüleri, güç kaynakları, invertörler ve diğer yüksek güçlü anahtarlama uygulamalarında yaygın olarak kullanılır. Not: Bu ürün üretimi durdurulmuştur.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Collector (Ic) (Max) | 50 A |
| IGBT Type | Trench |
| Input Type | Standard |
| Mounting Type | Through Hole |
| Operating Temperature | 150°C (TJ) |
| Package / Case | TO-220-3 Full Pack |
| Part Status | Obsolete |
| Power - Max | 40 W |
| Supplier Device Package | TO-3PFM |
| Td (on/off) @ 25°C | 46ns/70ns |
| Test Condition | 400V, 30A, 5Ohm, 15V |
| Vce(on) (Max) @ Vge, Ic | 1.82V @ 15V, 25A |
| Voltage - Collector Emitter Breakdown (Max) | 600 V |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
