Transistörler - IGBT - Tekil
RJP60F0DPE-00#J3

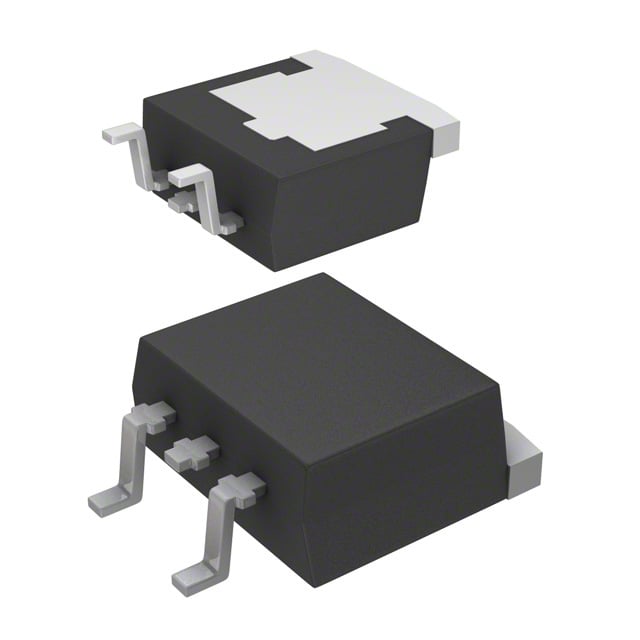

IGBT 600V 50A 122W LDPAK
- Üretici
- Renesas Electronics Corporation
- Paket/Kılıf
- SC-83
- Kategori
- Transistörler - IGBT - Tekil
- Seri / Aile Numarası
- RJP60F0DPE
RJP60F0DPE-00#J3 Hakkında
RJP60F0DPE-00#J3, Renesas Electronics tarafından üretilen 600V 50A güçlü IGBT transistörüdür. Trench tipi yapısıyla karakterize edilen bu bileşen, maksimum 122W güç dağıtımı kapasitesine sahiptir. SC-83 (LDPAK) paketinde sunulan yüzey montajlı transistör, 150°C'ye kadar çalışabilir. 1.82V Vce(on) değeri ile iletim kaybını minimize eder. 46ns açılış ve 70ns kapanış süresi sayesinde yüksek frekanslı anahtarlama uygulamalarında kullanılır. Güç kaynakları, motor sürücüleri, inverter devreleri ve endüstriyel kontrol sistemlerinde yaygın olarak tercih edilir. Not: Bu ürün üretimi durdurulmuştur (Obsolete).
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Collector (Ic) (Max) | 50 A |
| IGBT Type | Trench |
| Input Type | Standard |
| Mounting Type | Surface Mount |
| Operating Temperature | 150°C (TJ) |
| Package / Case | SC-83 |
| Part Status | Obsolete |
| Power - Max | 122 W |
| Supplier Device Package | LDPAK |
| Td (on/off) @ 25°C | 46ns/70ns |
| Test Condition | 400V, 30A, 5Ohm, 15V |
| Vce(on) (Max) @ Vge, Ic | 1.82V @ 15V, 25A |
| Voltage - Collector Emitter Breakdown (Max) | 600 V |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
