RJP60D0DPM-00#T1

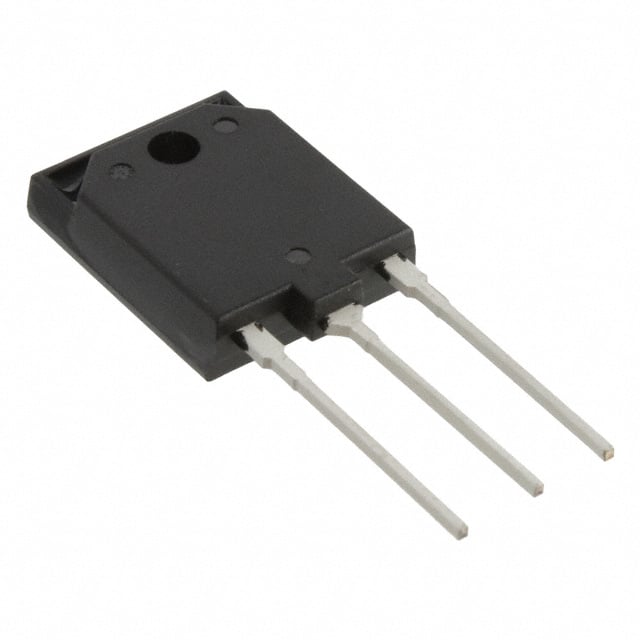

IGBT 600V 45A 40W TO-3PFM
- Üretici
- Renesas Electronics Corporation
- Paket/Kılıf
- TO-220-3 Full Pack
- Kategori
- Transistörler - IGBT - Tekil
- Seri / Aile Numarası
- RJP60D0DPM
RJP60D0DPM-00#T1 Hakkında
Renesas Electronics tarafından üretilen RJP60D0DPM-00#T1, 600V kollektör-emitter gerilimi ile çalışan yüksek voltajlı IGBT transistördür. 45A maksimum kolektör akımı ve 40W güç derecelendirmesi ile tasarlanmıştır. TO-220-3 Full Pack paketlemesi ile through-hole montajını destekler. 2.2V maksimum Vce(on) değeri ile düşük iletim kaybı sağlar. 45nC gate charge ve 35ns açılış / 90ns kapanış süresi ile hızlı komütasyon özelliğine sahiptir. 150°C işletme sıcaklığında güvenilir performans sunar. Endüstriyel güç dönüştürücüler, motor kontrol devreleri, UPS sistemleri ve DC-DC konvertörleri gibi uygulamalarda kullanılır.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Collector (Ic) (Max) | 45 A |
| Gate Charge | 45 nC |
| Input Type | Standard |
| Mounting Type | Through Hole |
| Operating Temperature | 150°C (TJ) |
| Package / Case | TO-220-3 Full Pack |
| Part Status | Active |
| Power - Max | 40 W |
| Supplier Device Package | TO-3PFM |
| Td (on/off) @ 25°C | 35ns/90ns |
| Test Condition | 300V, 22A, 5Ohm, 15V |
| Vce(on) (Max) @ Vge, Ic | 2.2V @ 15V, 22A |
| Voltage - Collector Emitter Breakdown (Max) | 600 V |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
