Transistörler - IGBT - Tekil

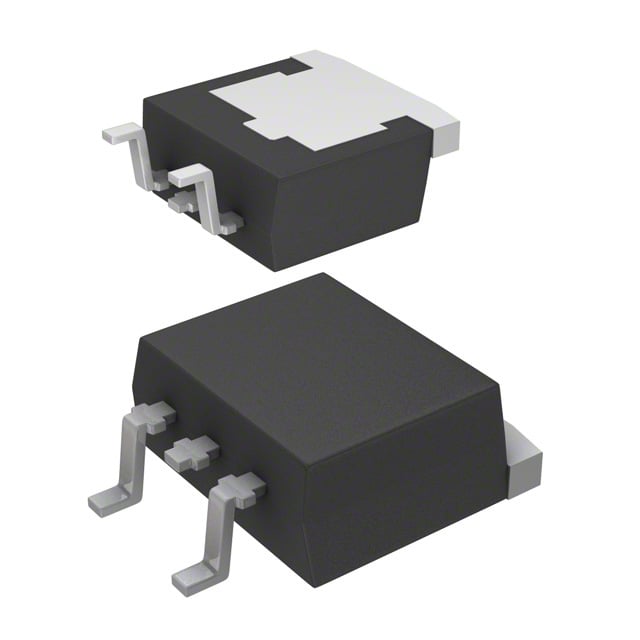

RJP60D0DPE-00#J3
IGBT 600V 45A 122W LDPAK
- Üretici
- Renesas Electronics Corporation
- Paket/Kılıf
- SC-83
- Kategori
- Transistörler - IGBT - Tekil
- Seri / Aile Numarası
- RJP60D0DPE
RJP60D0DPE-00#J3 Hakkında
RJP60D0DPE-00#J3, Renesas Electronics tarafından üretilen 600V/45A yüksek voltaj IGBT transistörüdür. SC-83 (LDPAK) paketinde sunulan bu komponent, maksimum 122W güç yönetiminde çalışabilir. Vce(on) değeri 2.2V olup, 45nC gate charge ile hızlı switching özelliğine sahiptir. Turn-on ve turn-off süreleri sırasıyla 35ns ve 90ns'dir. 150°C maksimum işletme sıcaklığında güvenilir performans sağlayan bu transistör, endüstriyel güç dönüştürücüler, motor sürücüler, kaynak makinaları ve fotovoltaik inverterler gibi uygulamalarda yaygın olarak kullanılmaktadır. Surface mount montajı sayesinde PCB alanı tasarrufu sağlar.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Collector (Ic) (Max) | 45 A |
| Gate Charge | 45 nC |
| Input Type | Standard |
| Mounting Type | Surface Mount |
| Operating Temperature | 150°C (TJ) |
| Package / Case | SC-83 |
| Part Status | Active |
| Power - Max | 122 W |
| Supplier Device Package | LDPAK |
| Td (on/off) @ 25°C | 35ns/90ns |
| Test Condition | 300V, 22A, 5Ohm, 15V |
| Vce(on) (Max) @ Vge, Ic | 2.2V @ 15V, 22A |
| Voltage - Collector Emitter Breakdown (Max) | 600 V |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
