Transistörler - IGBT - Tekil
RJP6085DPN-00#T2

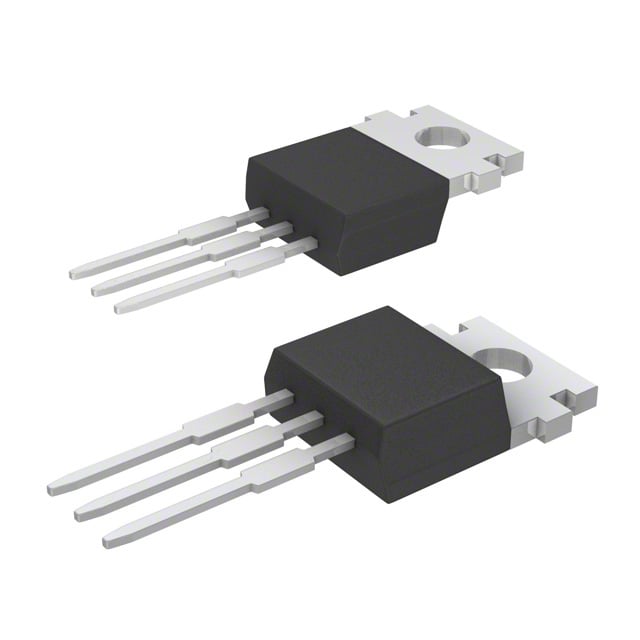

IGBT 600V 40A TO220AB
- Üretici
- Renesas Electronics Corporation
- Paket/Kılıf
- TO-220-3
- Kategori
- Transistörler - IGBT - Tekil
- Seri / Aile Numarası
- RJP6085DPN
RJP6085DPN-00#T2 Hakkında
RJP6085DPN-00#T2, Renesas Electronics tarafından üretilen 600V 40A kapasiteli bir IGBT transistördür. TO-220-3 paketinde sunulan bu bileşen, güç anahtarlama uygulamalarında kullanılmak üzere tasarlanmıştır. Maximum 3.5V Vce(on) değeri ile 40A collector akımında çalışabilen bu transistör, 178.5W güç yönetme kapasitesine sahiptir. Through-hole montaj tipi ile PCB'ye doğrudan entegre edilebilen RJP6085DPN, sürücü devreleri, invertörler ve DC-DC dönüştürücüler gibi uygulamalarda yaygın olarak kullanılır. 150°C maksimum çalışma sıcaklığında güvenilir performans sunar. Komponentin üretimi sonlandırılmıştır (Obsolete status).
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Collector (Ic) (Max) | 40 A |
| Input Type | Standard |
| Mounting Type | Through Hole |
| Operating Temperature | 150°C (TJ) |
| Package / Case | TO-220-3 |
| Part Status | Obsolete |
| Power - Max | 178.5 W |
| Supplier Device Package | TO-220AB |
| Vce(on) (Max) @ Vge, Ic | 3.5V @ 15V, 40A |
| Voltage - Collector Emitter Breakdown (Max) | 600 V |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
