Transistörler - IGBT - Tekil

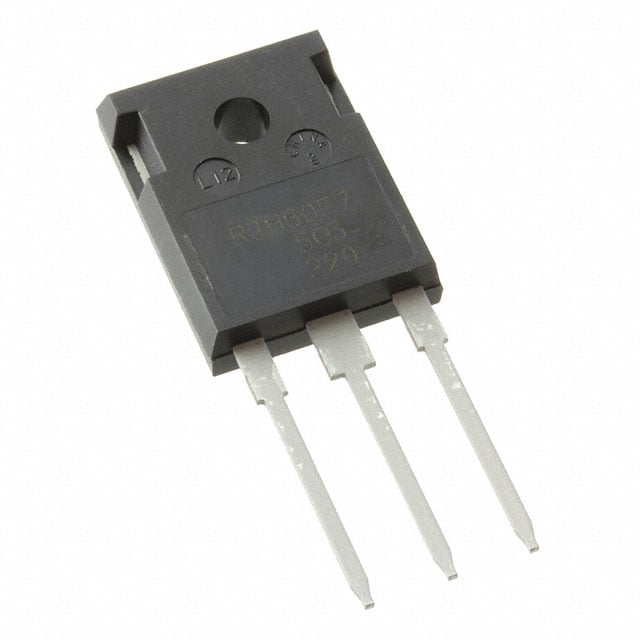

RJH65T46DPQ-A0#T0
IGBT TRENCH 650V 80A TO247A
- Üretici
- Renesas Electronics Corporation
- Paket/Kılıf
- TO-247-3
- Kategori
- Transistörler - IGBT - Tekil
- Seri / Aile Numarası
- RJH65T46DPQ
RJH65T46DPQ-A0#T0 Hakkında
Renesas Electronics tarafından üretilen RJH65T46DPQ-A0#T0, 650V kollektör-emitter gerilimi ve 80A maksimum kolektör akımı ile tasarlanmış Trench tipi IGBT transistördür. TO-247-3 paketinde sunulan bu komponent, 175°C maksimum junction sıcaklığında çalışabilir. 2.4V Vce(on) ile düşük iletim kaybı sağlar. 138 nC gate charge ve 450µJ/550µJ switching energy değerleri ile hızlı anahtarlama performansı sunar. Ters kurtarma süresi (trr) 100 ns'dir. Endüstriyel uygulamalarda, güç dönüştürücülerde, motor kontrol sistemlerinde ve AC/DC çeviricide kullanılan yüksek voltaj anahtarlama uygulamaları için uygundur. Through-hole montaj türü ile geleneksel PCB tasarımlarında kullanılabilir.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Collector (Ic) (Max) | 80 A |
| Gate Charge | 138 nC |
| IGBT Type | Trench |
| Input Type | Standard |
| Mounting Type | Through Hole |
| Operating Temperature | 175°C (TJ) |
| Package / Case | TO-247-3 |
| Part Status | Active |
| Power - Max | 340.9 W |
| Reverse Recovery Time (trr) | 100 ns |
| Supplier Device Package | TO-247A |
| Switching Energy | 450µJ (on), 550µJ (off) |
| Td (on/off) @ 25°C | 45ns/170ns |
| Test Condition | 400V, 40A, 10Ohm, 15V |
| Vce(on) (Max) @ Vge, Ic | 2.4V @ 15V, 40A |
| Voltage - Collector Emitter Breakdown (Max) | 650 V |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
