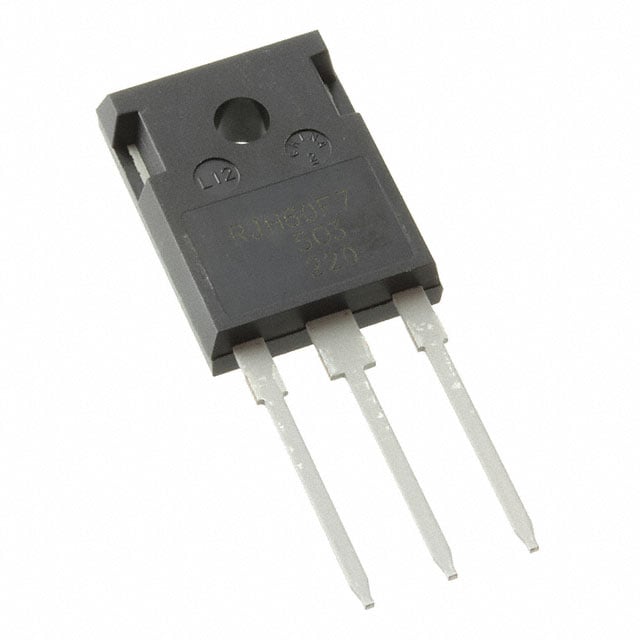

RJH65T14DPQ-A0#T0
IGBT TRENCH 650V 100A TO247A
- Üretici
- Renesas Electronics Corporation
- Paket/Kılıf
- TO-247-3
- Kategori
- Transistörler - IGBT - Tekil
- Seri / Aile Numarası
- RJH65T14DPQ
RJH65T14DPQ-A0#T0 Hakkında
RJH65T14DPQ-A0#T0, Renesas Electronics tarafından üretilen 650V/100A Trench IGBT transistörüdür. TO-247-3 paketinde sunulan bu bileşen, maksimum 250W güç yönetiminde çalışabilir. Vce(on) değeri 1.75V (15V, 50A koşullarında) olan transistör, hızlı anahtarlama karakteristiği ile tasarlanmıştır. Td(on) 38ns ve Td(off) 125ns değerleriyle, ters kurtarma süresi (trr) 250ns'dir. 80nC gate charge ve 1.3mJ (on) / 1.2mJ (off) switching energy özellikleri sayesinde enerji verimliliği sağlar. 175°C maksimum çalışma sıcaklığında güvenli operasyon sunar. Endüstriyel uygulamalar, invertörler, motor kontrol devreleri ve AC/DC dönüştürücü uygulamalarında kullanılır.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Collector (Ic) (Max) | 100 A |
| Gate Charge | 80 nC |
| IGBT Type | Trench |
| Input Type | Standard |
| Mounting Type | Through Hole |
| Operating Temperature | 175°C (TJ) |
| Package / Case | TO-247-3 |
| Part Status | Active |
| Power - Max | 250 W |
| Reverse Recovery Time (trr) | 250 ns |
| Supplier Device Package | TO-247A |
| Switching Energy | 1.3mJ (on), 1.2mJ (off) |
| Td (on/off) @ 25°C | 38ns/125ns |
| Test Condition | 400V, 50A, 10Ohm, 15V |
| Vce(on) (Max) @ Vge, Ic | 1.75V @ 15V, 50A |
| Voltage - Collector Emitter Breakdown (Max) | 650 V |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
