Transistörler - IGBT - Tekil

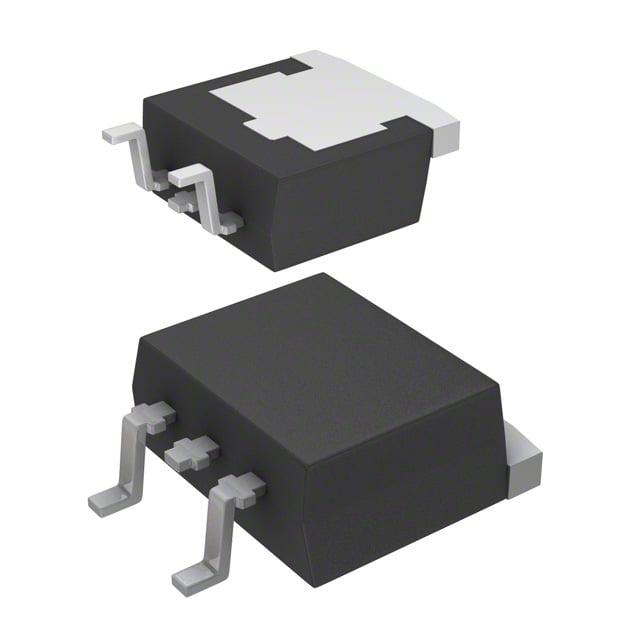

RJH60V3BDPE-00#J3
IGBT 600V 35A 113W LDPAK
- Üretici
- Renesas Electronics Corporation
- Paket/Kılıf
- SC-83
- Kategori
- Transistörler - IGBT - Tekil
- Seri / Aile Numarası
- RJH60V3BDPE
RJH60V3BDPE-00#J3 Hakkında
Renesas Electronics tarafından üretilen RJH60V3BDPE-00#J3, 600V breakdown voltajına sahip bir Trench teknolojisi IGBT transistördür. 35A maksimum collector akımı ile 113W güç yönetebilen bu bileşen, surface mount LDPAK (SC-83) paketinde sunulmaktadır. 60nC gate charge ve 25ns reverse recovery time özelliğine sahiptir. Vce(on) değeri 15V gate voltajında 17A akımda 2.2V'dir. 40ns on-time ve 90ns off-time delay ile hızlı anahtarlama karakteristiği gösterir. 300V, 17A, 5Ohm test koşullarında ölçülmüştür. Maksimum 150°C junction sıcaklığında çalışabilen bu IGBT, endüstriyel uygulamalarda güç anahtarlaması, motor kontrolü ve AC/DC dönüştürücü uygulamalarında kullanılır. Bileşen kullanım dışı (obsolete) durumda olup, yeni tasarımlarda modern alternatiflerin değerlendirilmesi önerilir.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Collector (Ic) (Max) | 35 A |
| Gate Charge | 60 nC |
| IGBT Type | Trench |
| Input Type | Standard |
| Mounting Type | Surface Mount |
| Operating Temperature | 150°C (TJ) |
| Package / Case | SC-83 |
| Part Status | Obsolete |
| Power - Max | 113 W |
| Reverse Recovery Time (trr) | 25 ns |
| Supplier Device Package | LDPAK |
| Switching Energy | 90µJ (on), 300µJ (off) |
| Td (on/off) @ 25°C | 40ns/90ns |
| Test Condition | 300V, 17A, 5Ohm, 15V |
| Vce(on) (Max) @ Vge, Ic | 2.2V @ 15V, 17A |
| Voltage - Collector Emitter Breakdown (Max) | 600 V |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
