Transistörler - IGBT - Tekil

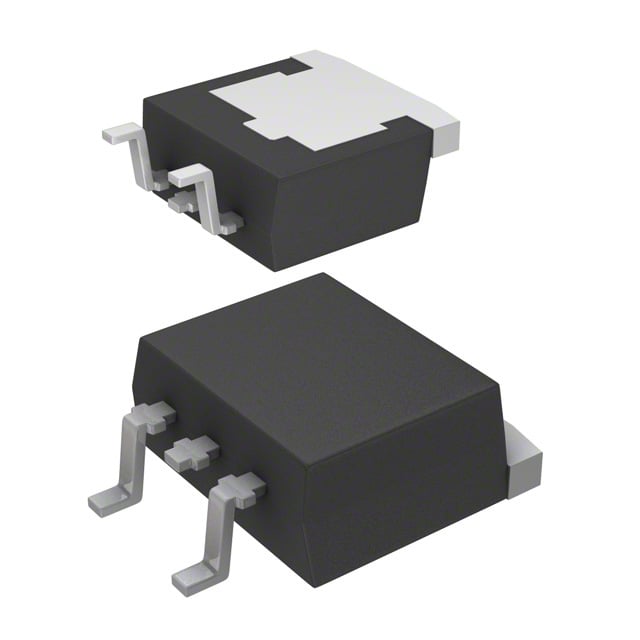

RJH60V2BDPE-00#J3
IGBT 600V 25A 63W LDPAK
- Üretici
- Renesas Electronics Corporation
- Paket/Kılıf
- SC-83
- Kategori
- Transistörler - IGBT - Tekil
- Seri / Aile Numarası
- RJH60V2BDPE
RJH60V2BDPE-00#J3 Hakkında
Renesas Electronics tarafından üretilen RJH60V2BDPE-00#J3, 600V voltaj sınıfında çalışan yüksek hızlı Trench IGBT transistördür. 25A maksimum kolektör akımı ve 63W güç dissipasyonu kapasitesi ile orta güç uygulamalarında kullanılmaya uygundur. 32nC gate charge değeri ile düşük sürüş gücü gerektirir. Reverse recovery time 25ns olup hızlı anahtarlama özelliği sağlar. Surface mount SC-83 (LDPAK) paketinde sunulan bu bileşen, güç dönüştürücüler, motor kontrol, UPS sistemleri ve endüstriyel anahtarlama uygulamalarında yer alır. 150°C maksimum junction sıcaklığı ile yüksek sıcaklık ortamlarında çalışabilir. Vce(on) değeri 2.2V@15V,12A olup iletim kayıplarının minimizasyonunu destekler.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Collector (Ic) (Max) | 25 A |
| Gate Charge | 32 nC |
| IGBT Type | Trench |
| Input Type | Standard |
| Mounting Type | Surface Mount |
| Operating Temperature | 150°C (TJ) |
| Package / Case | SC-83 |
| Part Status | Obsolete |
| Power - Max | 63 W |
| Reverse Recovery Time (trr) | 25 ns |
| Supplier Device Package | LDPAK |
| Switching Energy | 30µJ (on), 180µJ (off) |
| Td (on/off) @ 25°C | 33ns/65ns |
| Test Condition | 300V, 12A, 5Ohm, 15V |
| Vce(on) (Max) @ Vge, Ic | 2.2V @ 15V, 12A |
| Voltage - Collector Emitter Breakdown (Max) | 600 V |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
