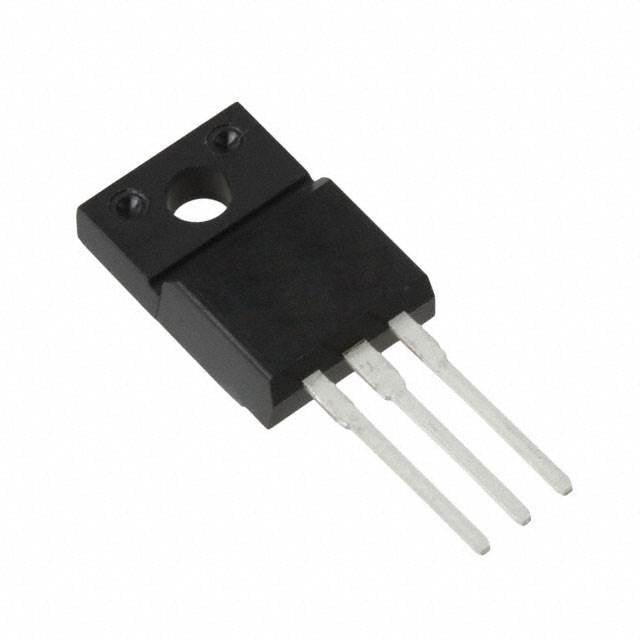

RJH60V1BDPP-M0#T2
IGBT 600V 16A 30W TO-220FL
- Üretici
- Renesas Electronics Corporation
- Paket/Kılıf
- TO-220-3 Full Pack
- Kategori
- Transistörler - IGBT - Tekil
- Seri / Aile Numarası
- RJH60V1BDPP
RJH60V1BDPP-M0#T2 Hakkında
Renesas Electronics tarafından üretilen RJH60V1BDPP-M0#T2, 600V çalışma voltajında 16A maksimum kolektör akımına sahip Trench tipi IGBT transistördür. TO-220-3 Full Pack paketinde sunulan bu komponent, 30W maksimum güç yönetimi kapasitesiyle tasarlanmıştır. 2.2V tipik açılış voltajı (Vce(on)), 19nC gate charge ve 25ns ters geri alma süresi (trr) ile hızlı anahtarlama işlemleri sağlar. Açılış ve kapanış gecikmesi sırasıyla 30ns ve 55ns olarak belirtilmiştir. Maksimum 150°C yükseltilmiş sıcaklıkta çalışabilir. Endüstriyel sürücü devreler, anahtarlama güç kaynakları, inverter sistemleri ve motorların kontrolü gibi uygulamalarda kullanılır. Geçiş enerjisi ise 17µJ (açılış) ve 110µJ (kapanış) olarak tanımlanmıştır.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Collector (Ic) (Max) | 16 A |
| Gate Charge | 19 nC |
| IGBT Type | Trench |
| Input Type | Standard |
| Mounting Type | Through Hole |
| Operating Temperature | 150°C (TJ) |
| Package / Case | TO-220-3 Full Pack |
| Part Status | Active |
| Power - Max | 30 W |
| Reverse Recovery Time (trr) | 25 ns |
| Supplier Device Package | TO-220FL |
| Switching Energy | 17µJ (on), 110µJ (off) |
| Td (on/off) @ 25°C | 30ns/55ns |
| Test Condition | 300V, 8A, 5Ohm, 15V |
| Vce(on) (Max) @ Vge, Ic | 2.2V @ 15V, 8A |
| Voltage - Collector Emitter Breakdown (Max) | 600 V |
