Transistörler - IGBT - Tekil

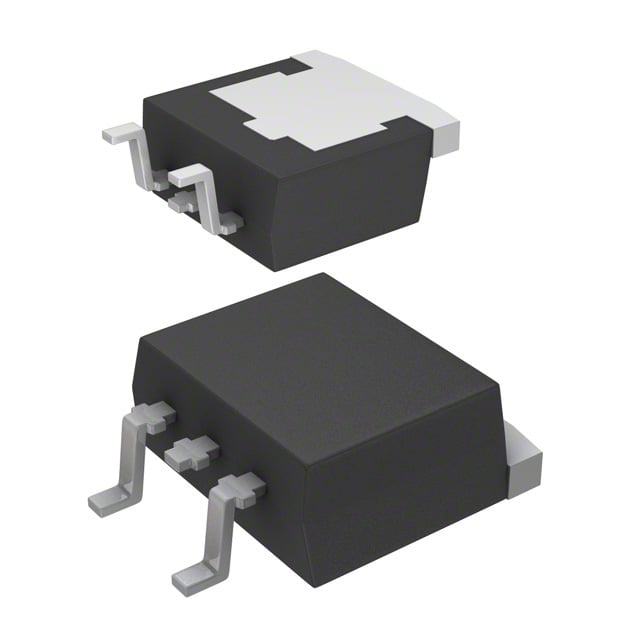

RJH60V1BDPE-00#J3
IGBT 600V 16A 52W LDPAK
- Üretici
- Renesas Electronics Corporation
- Paket/Kılıf
- SC-83
- Kategori
- Transistörler - IGBT - Tekil
- Seri / Aile Numarası
- RJH60V1BDPE
RJH60V1BDPE-00#J3 Hakkında
Renesas Electronics tarafından üretilen RJH60V1BDPE-00#J3, 600V/16A IGBT transistörüdür. Trench teknolojisi ile tasarlanan bu bileşen, güç elektronik uygulamalarında anahtarlama elemanı olarak kullanılmaktadır. SC-83 (LDPAK) yüzey montaj paketinde sunulan transistör, maksimum 52W güç dağıtımı kapasitesine sahiptir. 19nC kapı yükü ve hızlı anahtarlama özellikleri (30ns/55ns) ile yüksek frekans uygulamalarına uygundur. 25ns ters iyileştirme süresi ve 110µJ kapanış anahtarlama enerjisi ile verimli çalışır. 150°C maksimum çalışma sıcaklığında güvenilir performans sunar. DC-DC dönüştürücüler, motor kontrolü ve güç kaynağı uygulamalarında tercih edilir. Not: Bu ürün üretilmemiş durumdadır.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Collector (Ic) (Max) | 16 A |
| Gate Charge | 19 nC |
| IGBT Type | Trench |
| Input Type | Standard |
| Mounting Type | Surface Mount |
| Operating Temperature | 150°C (TJ) |
| Package / Case | SC-83 |
| Part Status | Obsolete |
| Power - Max | 52 W |
| Reverse Recovery Time (trr) | 25 ns |
| Supplier Device Package | LDPAK |
| Switching Energy | 17µJ (on), 110µJ (off) |
| Td (on/off) @ 25°C | 30ns/55ns |
| Test Condition | 300V, 8A, 5Ohm, 15V |
| Vce(on) (Max) @ Vge, Ic | 2.2V @ 15V, 8A |
| Voltage - Collector Emitter Breakdown (Max) | 600 V |
